ELECTRO-TERMINAL Svorkovnice přístrojová EKL 2 E-F3,5-PA, 12x6mm2, T85
Značka
ELECTRO-TERMINAL
Kód ELFETEX
10.901.772
EAN
9006604007262
Kód výrobce
1000279
Informace o produktu

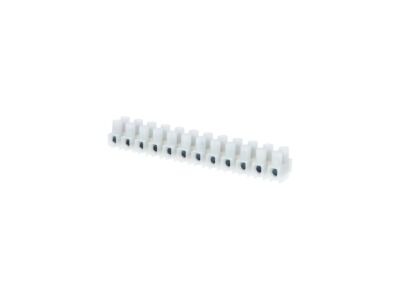

Svorkovnice přístrojová EKL 2 E-F3,5-PA - 12 pólová, průřez vodiče 0,5-10mm2, barva transparentní, napětí 450V, jmenovitý proud 57A, sokl (výška 3,5mm).
Tento typ přístrojových šroubových svorkovnic s hranatým pouzdrem se vyznačuje pevnějším plastovým pouzdrem a krácení na požadovaný počet pólů je možné nožem nebo jiným nástrojem.
Jsou vhodné pro vodiče s pevným jádrem a nebo i laněné vodiče s dutinkou. Pod jedním šroubem lze upevnit jeden vodič. Vyrábí se ve 4 velikostech plastových (polyamidových) pouzder s povrchově upravenou mosaznou svorkou. Max. zatížitelnost se liší dle typu od 24 A až po 76 A. Jmenovité napětí až 450 V. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné. Barevné provedení je bílé. Přístrojové svorkovnice se nabízí v řadách se soklem i bez, v nabídce jsou i varianty s drátovou ochranou (plíšek pod šroubkem).
- Značka ELECTRO-TERMINAL
Jedno- a vícepólové svorkovnice
- Způsob montáže Přímá montáž
- Barva Bílá
- Jmenovité napětí 450 V
- Počet pólů 12
- Počet připojovacích bodů na pólu 2
- Třída hořlavosti izolačního materiálu dle UL94 V2
- Druh elektrického připojení 1 Šroubová svorka
- Druh elektrického připojení 2 Šroubová svorka
- Vzdálenost otvoru uprostřed 11.5 mm
- Materiál izolačního tělesa Termoplast
- Jmenovitý proud In 41 A
- Šířka 132.7 mm
- Výška 21 mm
- Hloubka 22.2 mm
- Průhledný Ne
- Provedení zkoušené proti explozi Ex e Ne
