ELECTRO-TERMINAL Svorkovnice instalační EKL 4 E SVCE T85 bílá

ELECTRO-TERMINAL Svorkovnice instalační EKL 4 E SVCE T85 bílá

Značka
ELECTRO-TERMINAL
Kód ELFETEX
10.901.628
EAN
9006604117602
Kód výrobce
1000112
Přidat k porovnání

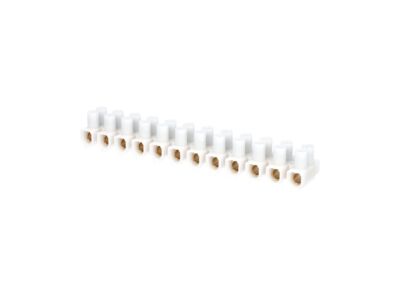

main product photo
Obrázek je pouze ilustrativní.

Informace o produktu

Ke stažení

Informace o produktu

Svorkovnice instalační lámací EKL 4 BE-SVCE - 12 pólová, průřez vodiče 10-25mm2, barva bílá, mosazná, napětí 750V, jmenovitý proud 101A, rozměr 187,3x28x30mm. Svorkovnice instalační - lámací. Ve šroubové instalační svorkovnici lze propojit vodiče různých průřezů (od 1 mm2 až po 35 mm2) a to buďto s pevným jádrem a nebo i laněné vodiče s dutinkou. Pod jedním šroubem lze upevnit jeden vodič. Vyrábí se v 6ti velikostech plastových (polypropylenových) pouzder s ocelovou svorkou s povrchovou úpravou. Max. zatížitelnost se liší dle typu od 24 A až po 125 A. Jmenovité napětí 450 V až 750 V. Instalační svorkovnice lze jednoduše lámat na požadovaný počet pólů pootočením. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné. Barevné provedení je bílé nebo černé.
  • Značka ELECTRO-TERMINAL
Jedno- a vícepólové svorkovnice
  • Připoj.vodič lanko s dutinkou 10 - 16 mm²
  • Materiál izolačního tělesa Termoplast
  • Vzdálenost otvoru uprostřed 16 mm
  • Připoj.vodič drát jednožilový 10 - 25 mm²
  • Jmenovitý proud In 100 A
  • Jmenovité napětí 750 V
  • Druh elektrického připojení 1 Šroubová svorka
  • Druh elektrického připojení 2 Šroubová svorka
  • Počet pólů 12
  • Počet připojovacích bodů na pólu 2
  • Způsob montáže Přímá montáž
  • Barva Bílá
  • Šířka 30 mm
  • Výška 28 mm
  • Hloubka 187.3 mm
  • Průhledný Ne
  • Provedení zkoušené proti explozi Ex e Ne

Ke stažení

Ostatní dokumenty.pdf (1.44 MB)
Technická specifikace.pdf (1.44 MB)
