ELECTRO-TERMINAL Svorkovnice instalační EKL 3 S průměr 10mm

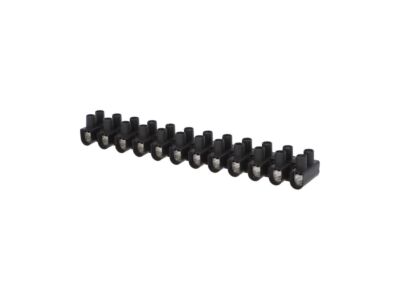

main product photo
Obrázek je pouze ilustrativní.

ELECTRO-TERMINAL Svorkovnice instalační EKL 3 S průměr 10mm

Značka
ELECTRO-TERMINAL
Kód ELFETEX
10.901.620
EAN
9006604122194
Kód výrobce
1001060
Přidat k porovnání

Informace o produktu

Ke stažení

Informace o produktu

Svorkovnice instalační lámací EKL 3 S - 12 pólová, průřez vodiče 4-16mm2, barva černá, povrchově upravená ocel, napětí 450V, jmenovitý proud 76A, rozměr 174,5x20,7x25mm. Svorkovnice instalační - lámací. Ve šroubové instalační svorkovnici lze propojit vodiče různých průřezů (od 1 mm2 až po 35 mm2) a to buďto s pevným jádrem a nebo i laněné vodiče s dutinkou. Pod jedním šroubem lze upevnit jeden vodič. Vyrábí se v 6ti velikostech plastových (polypropylenových) pouzder s ocelovou svorkou s povrchovou úpravou. Max. zatížitelnost se liší dle typu od 24 A až po 125 A. Jmenovité napětí 450 V až 750 V. Instalační svorkovnice lze jednoduše lámat na požadovaný počet pólů pootočením. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné. Barevné provedení je bílé nebo černé.
  • Značka ELECTRO-TERMINAL
Jedno- a vícepólové svorkovnice
  • Připoj.vodič lanko s dutinkou 4 - 10 mm²
  • Materiál izolačního tělesa Termoplast
  • Vzdálenost otvoru uprostřed 15 mm
  • Připoj.vodič drát jednožilový 4 - 16 mm²
  • Jmenovitý proud In 76 A
  • Jmenovité napětí 450 V
  • Druh elektrického připojení 1 Šroubová svorka
  • Druh elektrického připojení 2 Šroubová svorka
  • Počet pólů 12
  • Počet připojovacích bodů na pólu 2
  • Způsob montáže Přímá montáž
  • Barva Černá
  • Šířka 25 mm
  • Výška 20.7 mm
  • Výška 174.5 mm
  • Průhledný Ne
  • Provedení zkoušené proti explozi Ex e Ne

Ke stažení

Technická specifikace.pdf (1.44 MB)
Ostatní dokumenty.pdf (1.47 MB)
