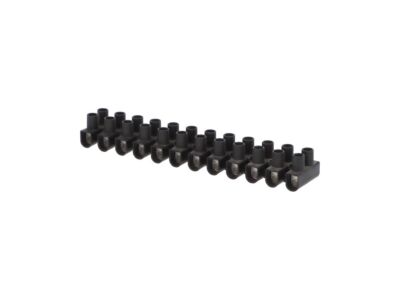

ELECTRO-TERMINAL Svorkovnice instalační EKL 2 S průměr 6mm

ELECTRO-TERMINAL Svorkovnice instalační EKL 2 S průměr 6mm

Značka
ELECTRO-TERMINAL
Kód ELFETEX
10.901.619
EAN
9006604119972
Kód výrobce
1001050
Obrázek je pouze ilustrativní.

Informace o produktu

Ke stažení

Informace o produktu

Svorkovnice instalační lámací EKL 2 S - 12 pólová, průřez vodiče 2,5-10mm2, barva černá, povrchově upravená ocel, napětí 450V, jmenovitý proud 57A, rozměr 133,8x17,3x23,4mm. Svorkovnice instalační - lámací. Ve šroubové instalační svorkovnici lze propojit vodiče různých průřezů (od 1 mm2 až po 35 mm2) a to buďto s pevným jádrem a nebo i laněné vodiče s dutinkou. Pod jedním šroubem lze upevnit jeden vodič. Vyrábí se v 6ti velikostech plastových (polypropylenových) pouzder s ocelovou svorkou s povrchovou úpravou. Max. zatížitelnost se liší dle typu od 24 A až po 125 A. Jmenovité napětí 450 V až 750 V. Instalační svorkovnice lze jednoduše lámat na požadovaný počet pólů pootočením. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné. Barevné provedení je bílé nebo černé.
  • Značka ELECTRO-TERMINAL
Jedno- a vícepólové svorkovnice
  • Způsob montáže Přímá montáž
  • Barva Černá
  • Jmenovité napětí 450 V
  • Počet pólů 12
  • Počet připojovacích bodů na pólu 2
  • Druh elektrického připojení 1 Šroubová svorka
  • Druh elektrického připojení 2 Šroubová svorka
  • Vzdálenost otvoru uprostřed 11.5 mm
  • Připoj.vodič drát jednožilový 2.5 - 10 mm²
  • Připoj.vodič lanko s dutinkou 2.5 - 6 mm²
  • Materiál izolačního tělesa Termoplast
  • Jmenovitý proud In 57 A
  • Šířka 23.4 mm
  • Výška 17.3 mm
  • Hloubka 133.8 mm
  • Průhledný Ne
  • Provedení zkoušené proti explozi Ex e Ne
