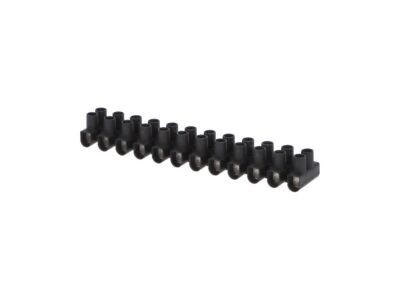

ELECTRO-TERMINAL Svorkovnice instalační EKL 1 S průměr 4mm

ELECTRO-TERMINAL Svorkovnice instalační EKL 1 S průměr 4mm

Značka
ELECTRO-TERMINAL
Kód ELFETEX
10.901.617
EAN
9006604115585
Kód výrobce
1001040
Obrázek je pouze ilustrativní.

Informace o produktu

Ke stažení

Informace o produktu

Svorkovnice instalační lámací EKL 1 S - 12 pólová, průřez vodiče 1,5-6mm2, barva černá, povrchově upravená ocel, napětí 450V, jmenovitý proud 41A, rozměr 116,5x14,9x18,9mm. Svorkovnice instalační - lámací. Ve šroubové instalační svorkovnici lze propojit vodiče různých průřezů (od 1 mm2 až po 35 mm2) a to buďto s pevným jádrem a nebo i laněné vodiče s dutinkou. Pod jedním šroubem lze upevnit jeden vodič. Vyrábí se v 6ti velikostech plastových (polypropylenových) pouzder s ocelovou svorkou s povrchovou úpravou. Max. zatížitelnost se liší dle typu od 24 A až po 125 A. Jmenovité napětí 450 V až 750 V. Instalační svorkovnice lze jednoduše lámat na požadovaný počet pólů pootočením. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné. Barevné provedení je bílé nebo černé.
  • Značka ELECTRO-TERMINAL
Jedno- a vícepólové svorkovnice
  • Vzdálenost otvoru uprostřed 10 mm
  • Připoj.vodič drát jednožilový 1.5 - 6 mm²
  • Jmenovitý proud In 41 A
  • Jmenovité napětí 450 V
  • Počet pólů 12
  • Počet připojovacích bodů na pólu 2
  • Způsob montáže Přímá montáž
  • Barva Černá
  • Šířka 18.9 mm
  • Výška 14.9 mm
  • Hloubka 116.5 mm
  • Druh elektrického připojení 1 Šroubová svorka
  • Druh elektrického připojení 2 Šroubová svorka
  • Průhledný Ne
  • Připoj.vodič lanko s dutinkou 1.5 - 4 mm²
  • Materiál izolačního tělesa Termoplast
  • Provedení zkoušené proti explozi Ex e Ne
