Kód ELFETEX
10.710.154

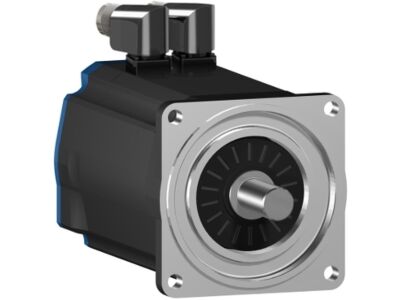

SCHNEIDER BSH1003P02F2A Servomotor PMSM, příruba
Recyklační poplatek vč. DPH
4,07 Kč
Informace o produktu
AC servomotor BSH, 7,8 N.m, 2500 rpm, hladká hřídel, s brzdou, IP50. typ produktu nebo součásti: servomotor - označení přístroje: BSH - maximální mechanická rychlost: 6000 ot./min - klidový krouticí moment: 7,8 N.m pro LXM05AD34N4 při 380...480 V trojfázový, 7,8 N.m pro LXM05BD34N4 při 380...480 V trojfázový, 7,8 N.m pro LXM05CD28M2 při 200...240 V jednofázové, 7,8 N.m pro LXM05CD34N4 při 380...480 V trojfázový, 7,8 N.m pro LXM15LD28M3 při 230 V trojfázový, 7,8 N.m pro LXM15MD28N4 při 400 V trojfázový, 8 N.m pro LXM32.D30N4 10 A při 400 V trojfázový, 6,7 N.m pro LXM15LD21M3 při 230 V trojfázový, 7,8 N.m pro LXM05AD42M3X při 200...240 V trojfázový, 7,8 N.m pro LXM15MD28N4 při 480 V trojfázový, 7,8 N.m pro LXM15MD40N4 při 480 V trojfázový, 8 N.m pro LXM32.D30N4 10 A při 480 V trojfázový, 6,7 N.m pro LXM15LD17N4 při 230 V trojfázový, 6,7 N.m pro LXM15LD17N4 při 400 V trojfázový, 6,7 N.m pro LXM15LD17N4 při 480 V trojfázový, 7,8 N.m pro LXM05AD28M2 při 200...240 V jednofázové, 7,8 N.m pro LXM05BD28M2 při 200...240 V jednofázové, 7,8 N.m pro LXM05BD42M3X při 200...240 V trojfázový, 7,8 N.m pro LXM05CD42M3X při 200...240 V trojfázový, 7,8 N.m pro LXM15MD40N4 při 400 V trojfázový - maximální klidový moment: 19,69 N.m pro LXM05BD28M2 při 200...240 V jednofázové, 19,69 N.m pro LXM15MD28N4 při 400 V trojfázový, 23,01 N.m pro LXM05CD34N4 při 380...480 V trojfázový, 28,3 N.m pro LXM32.D30N4 10 A při 400 V trojfázový, 12,5 N.m pro LXM15LD17N4 při 230 V trojfázový, 19,69 N.m pro LXM15LD28M3 při 230 V trojfázový, 19,69 N.m pro LXM15MD28N4 při 480 V trojfázový, 23,17 N.m pro LXM05CD42M3X při 200...240 V trojfázový, 23,17 N.m pro LXM15MD40N4 při 400 V trojfázový, 12,5 N.m pro LXM15LD17N4 při 400 V trojfázový, 12,5 N.m pro LXM15LD17N4 při 480 V trojfázový, 23,01 N.m pro LXM05AD34N4 při 380...480 V trojfázový, 23,01 N.m pro LXM05BD34N4 při 380...480 V trojfázový, 23,17 N.m pro LXM05AD42M3X při 200...240 V trojfázový, 23,17 N.m pro LXM15MD40N4 při 480 V trojfázový, 15,5 N.m pro LXM15LD21M3 při 230 V trojfázový, 19,69 N.m pro LXM05AD28M2 při 200...240 V jednofázové, 19,69 N.m pro LXM05CD28M2 při 200...240 V jednofázové, 23,17 N.m pro LXM05BD42M3X při 200...240 V trojfázový, 28,3 N.m pro LXM32.D30N4 10 A při 480 V trojfázový - jm. výstupní výkon: 1800 W pro LXM05BD34N4 při 380...480 V trojfázový, 1800 W pro LXM05CD34N4 při 380...480 V trojfázový, 2200 W pro LXM15MD28N4 při 480 V trojfázový, 1100 W pro LXM05AD42M3X při 200...240 V trojfázový, 1100 W pro LXM05BD42M3X při 200...240 V trojfázový, 1100 W pro LXM05CD42M3X při 200...240 V trojfázový, 2200 W pro LXM15LD17N4 při 400 V trojfázový, 2200 W pro LXM15MD40N4 při 480 V trojfázový, 2300 W pro LXM15LD17N4 při 480 V trojfázový, 1100 W pro LXM05CD28M2 při 200...240 V jednofázové, 1700 W pro LXM15LD17N4 při 230 V trojfázový, 1700 W pro LXM15LD21M3 při 230 V trojfázový, 2000 W pro LXM15MD28N4 při 400 V trojfázový, 2000 W pro LXM15MD40N4 při 400 V trojfázový, 2600 W pro LXM32.D30N4 10 A při 480 V trojfázový, 1100 W pro LXM05AD28M2 při 200...240 V jednofázové, 1100 W pro LXM05BD28M2 při 200...240 V jednofázové, 1300 W pro LXM15LD28M3 při 230 V trojfázový, 1800 W pro LXM05AD34N4 při 380...480 V trojfázový, 2000 W pro LXM32.D30N4 10 A při 400 V trojfázový - jmenovitý kroutící moment: 5,7 N.m pro LXM05AD34N4 při 380...480 V trojfázový, 5,7 N.m pro LXM05BD34N4 při 380...480 V trojfázový, 6,3 N.m pro LXM32.D30N4 10 A při 400 V trojfázový, 6,3 N.m pro LXM32.D30N4 10 A při 480 V trojfázový, 6,73 N.m pro LXM05CD28M2 při 200...240 V jednofázové, 4,7 N.m pro LXM15LD17N4 při 400 V trojfázový, 4,6 N.m pro LXM15MD28N4 při 480 V trojfázový, 4,6 N.m pro LXM15MD40N4 při 480 V trojfázový, 5 N.m pro LXM15MD40N4 při 400 V trojfázový, 5,7 N.m pro LXM05CD34N4 při 380...480 V trojfázový, 6 N.m pro LXM15LD21M3 při 230 V trojfázový, 6,3 N.m pro LXM15LD28M3 při 230 V trojfázový, 6,73 N.m pro LXM05CD42M3X při 200...240 V trojfázový, 3,7 N.m pro LXM15LD17N4 při 480 V trojfázový, 5 N.m pro LXM15MD28N4 při 400 V trojfázový, 6 N.m pro LXM15LD17N4 při 230 V trojfázový, 6,73 N.m pro LXM05AD28M2 při 200...240 V jednofázové, 6,73 N.m pro LXM05AD42M3X při 200...240 V trojfázový, 6,73 N.m pro LXM05BD28M2 při 200...240 V jednofázové, 6,73 N.m pro LXM05BD42M3X při 200...240 V trojfázový - jmenovité otáčky: 1500 ot/min pro LXM05AD28M2 při 200...240 V jednofázové, 1500 ot/min pro LXM05AD42M3X při 200...240 V trojfázový, 1500 ot/min pro LXM05BD42M3X při 200...240 V trojfázový, 1500 ot/min pro LXM05CD42M3X při 200...240 V trojfázový, 3000 ot/min pro LXM05BD34N4 při 380...480 V trojfázový, 3000 ot/min pro LXM32.D30N4 10 A při 400 V trojfázové, 4000 ot/min pro LXM15MD40N4 při 400 V trojfázový, 4500 ot/min pro LXM15MD40N4 při 480 V trojfázový, 1500 ot/min pro LXM05CD28M2 při 200...240 V jednofázové, 2500 ot/min pro LXM15LD17N4 při 230 V trojfázový, 2500 ot/min pro LXM15LD21M3 při 230 V trojfázový, 6000 ot/min pro LXM15LD17N4 při 480 V trojfázový, 1500 ot/min pro LXM05BD28M2 při 200...240 V jednofázové, 3000 ot/min pro LXM05AD34N4 při 380...480 V trojfázový, 4000 ot/min pro LXM15MD28N4 při 400 V trojfázový, 4000 ot/min pro LXM32.D30N4 10 A při 480 V trojfázové, 4500 ot/min pro LXM15MD28N4 při 480 V trojfázový, 2000 ot/min pro LXM15LD28M3 při 230 V trojfázový, 3000 ot/min pro LXM05CD34N4 při 380...480 V trojfázový, 4500 ot/min pro LXM15LD17N4 při 400 V trojfázový - kompatibilita: LXM05AD34N4 při 380...480 V trojfázové, LXM05AD42M3X při 200...240 V trojfázové, LXM05CD42M3X při 200...240 V trojfázové, LXM15MD28N4 při 400 V trojfázové, LXM15MD40N4 při 400 V trojfázové, LXM05BD42M3X při 200...240 V trojfázové, LXM15LD17N4 při 400 V trojfázové, LXM15LD17N4 při 480 V trojfázové, LXM15LD28M3 při 230 V trojfázové, LXM15MD28N4 při 480 V trojfázové, LXM32.D30N4 při 480 V trojfázové, LXM05BD28M2 při 200...240 V jednofázové, LXM05CD28M2 při 200...240 V jednofázové, LXM05CD34N4 při 380...480 V trojfázové, LXM15LD21M3 při 230 V trojfázové, LXM15MD40N4 při 480 V trojfázové, LXM05AD28M2 při 200...240 V jednofázové, LXM05BD34N4 při 380...480 V trojfázové, LXM15LD17N4 při 230 V trojfázové, LXM32.D30N4 při 400 V trojfázové - provedení hřídele: hladká - rozlišení enkodéru: 131072 poloh na otáčku x 4096 otáček - parkovací brzda: ano - montážní držák: mezinárodní standardní příruba - elektrické připojení: otočné pravoúhlé konektory.
- Značka SCHNEIDER ELECTRIC
Elektromotory
- Provedení Třífázový synchronní motor
- Jmenovité napětí 480 V
- Druh napětí AC
- Počet fází 3
- Jmenovitý výkon při jmenovité frekvenci 1.1 kW
- Jmenovité otáčky při jmenovité frekvenci 1000 1/min
- Stupeň krytí (IP) IP50
- Počet pólů 8
- Konstrukční typ Ostatní, jiné
- Energetická třída Ostatní, jiné
- Izolační třída podle IEC Ostatní, jiné
- Zátěžový cyklus Ostatní, jiné
- Jmenovitý točivý moment 3.7 Nm
- Ložisko Ostatní, jiné
- Vnitřní bezpečnost ( IS) Bez
- Chladící metoda Vzuch
- Provedení konce hřídele Ostatní, jiné
- Vakuum-tlakové-impregnování ( VPI) Ostatní, jiné
