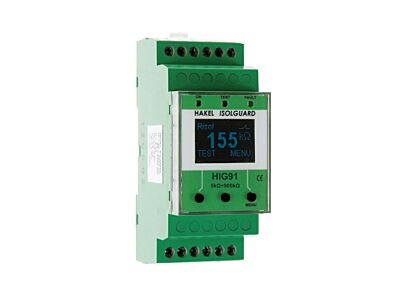

Hlídač HIG91 izolačního stavu
Recyklační poplatek vč. DPH
0,19 Kč
Informace o produktu
Hlídač izolačního stavu z produkce firmy HAKEL řady ISOLGUARD HIG91, je určen k monitorování izolačního stavu jednofázových i třífázových izolovaných IT-soustav, navržených a provozovaných podle norem ČSN EN 61 010-1, ČSN EN 50 522, ČSN EN 61 936-1,ČSN EN 61557-8.
Umožňuje monitorování 1fázových i 3fázových IT-sítí až do maximálního provozního napětí 275V AC, eventuelně 3x275V AC. Pokud je požadováno monitorování izolačního stavu 1fázové nebo 3fázové ITsítě s vyšším provozním napětím, je nutno vytvořit její umělý střed a to pomocí tlumivek řady TL z produkce fy HAKEL. Takto vytvořený střed se připojuje na svorku hlídače HIG91.
Hlídač je vybaveny displejem pro zobrazení číselné hodnoty naměřeného izolačního odporu. Dále ovládacími tlačítky pro nastavení parametrů hlídače a signalizačními LED diodami pro zobrazení stavu kontrolované sítě. Podle typu je možno k hlídači připojit moduly dálkové signalizace stavu kontrolované sítě MDS10T, MDS-DELTA nebo MDS-D z produkce fy HAKEL.
Hlídač HIG91 komunikuje s nadřízeným počítačem po průmyslové sběrnici RS485 protokolem vycházejícím z protokolu PROFIBUS.
Jedno nebo dvě vestavěná signalizační relé s přepínacím kontaktem umožňují připojení zařízení pro signalizaci alarmu. Hlídač má volitelnou funkci paměti alarmu s možností zrušení alarmu tlačítkem na hlídači. Je možné provádět místní i dálkový test funkce hlídače.
Základní charakteristiky
• Monitor izolačních stavů AC sítí s napětím 0 až 275V bez přídavných zařízení, vyšších napětí s přídavnou tlumivkou
• Zobrazování měřené hodnoty izolačního odporu Risol na displeji v rozsahu 5 kOhm až 900 kOhm
• Signalizační relé stavu izolačního odporu s přepínacím kontaktem
• Připojení na sběrnici RS485, izolační pevnost 2500 Vef proti vnitřním obvodům a obvodům sítě
• Volitelná paměť vyvolaného alarmu s možností odblokování tlačítkem na hlídači
• Možnost připojení modulů dálkové signalizace MDS10T, MDS-D nebo MDS-DELTA z produkce HAKEL, včetně modulu MPS
• Možnost nastavení hlídané hodnoty izolačního odporu Rcrit pomocí displeje a tlačítek v rozsahu podle typu hlídače
• Nastavitelná hystereze mezní hodnoty izolačního odporu v rozsahu 0 až 100% pomocí displeje a tlačítek
• Nastavitelné zpoždění tON reakce signalizačního relé pomocí displeje a tlačítek v rozsahu 0 až 60 sec
• Přístup k nastavení hlídače tlačítky lze zamknout, odemknutí hlídače se provádí kombinací tlačítek
• Oddělené napájecí napětí umožňuje monitorovat také síť, která není pod napětím
• Modul šíře 2M (36mm) pro montáž na lištu DIN 35
- Značka HAKEL
Přístroje pro monitorování izolace a uzemnění
- Jmen. napájecí napětí AC 50Hz 90 - 265 V
- Jmen. napájecí napětí AC 60Hz 90 - 265 V
- Jmenovité napětí Us při DC 90 - 370 V
- Typ napětí pro ovládání AC
- Funkce Pro třífázové sítě
- Jmenovitý kmitočet 45 - 100 Hz
- Svodová kapacita sítě 10 µF
- Hodnota odezvy impedance 1 5 - 300 kOhm
- Počet přepínacích kontaktů 1
- Šířka 36 mm
- Výška 60 mm
- Hloubka 90 mm
