Svodič PIIIM PV 400 DS

Svodič PIIIM PV 400 DS

Značka
HAKEL
Kód ELFETEX
10.853.437
EAN
8590681122976
Kód výrobce
27067
Recyklační poplatek vč. DPH
0,36 Kč

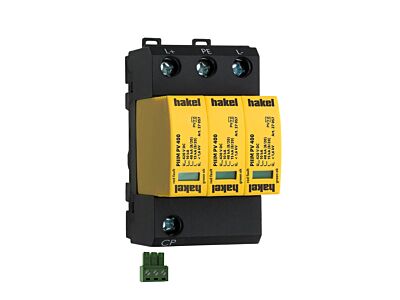

Obrázek je pouze ilustrativní.

Informace o produktu

Ke stažení

Informace o produktu

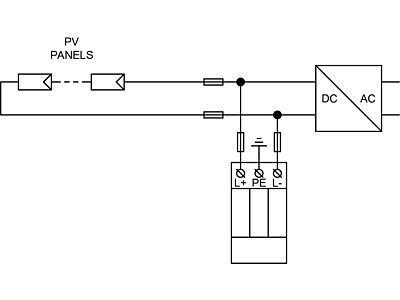

Svodiče rázového přepětí typu T2 pro fotovoltaické (PV) systémy. Výrobky jsou koncipované v zapojení typu Y, které je odolné vůči zemnímu spojení pracovních vodičů. Jednotlivé varistorové sekce zapojené mezi svorky L+, L- a PE jsou opatřeny interními odpojovači, které jsou aktivovány při poruše (přehřátí) varistorů. Speciální konstrukce vnitřního odpojovače dovoluje instalaci bez předřazeného předjištění. Instalují se v PV aplikacích bez vnějšího LPS nebo s vnějším LPS, kde je dodržena dostatečná vzdálenost „s“. Jsou vhodné pro všechny hladiny LPL. Zajišťují vyrovnávání potenciálů plusových a mínusových sběrnic PV systémů a likvidaci transientních přepětí vznikajících při atmosférických výbojích nebo spínacích procesech. Označení M specifikuje konstrukční provedení s výměnným modulem. Označení DS specifikuje provedení s dálkovou signalizací. Instaluje se dle norem: ČSN EN 62305 ed. 2, ČSN CLC/TS 50539-12, ČSN 33 2000-7-712 ed. 2.
  • Značka HAKEL
Přepěťové svodiče pro systémy elektrického napájení
  • Jmenovitý svodový rázový proud (8/20) 15 kA
  • Max. trvalé napětí DC 420 V
  • Stupeň ochrany 1.6 kV
  • Způsob montáže DIN lišta 35 mm
  • S kontaktem pro dálkovou signalizaci Ano
  • Montážní velikost 3 TE
  • Testovací třída typ 2 Ano
  • Signalizace na zařízení Optický
  • Stupeň krytí (IP) IP20
  • Max.PV-napětí 350 V
  • Max.průměr neohebného vodiče (jedno/více žilový) 35 mm²
  • Max.průměr ohebného vodiče (jemnožilového) 25 mm²
  • Forma sítě DC Ano
  • Max.odvozený zkratový proud ( 8/20 ) 40 kA
  • Odolnost proti zkratu ( Isccr ) 10 kA
