Kód ELFETEX
10.092.911

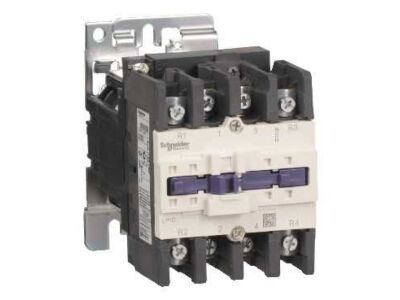

SCHNEIDER Stykač LP1D80008FD 110VDC
Recyklační poplatek vč. DPH
3,39 Kč
Informace o produktu
TeSys D stykač, 4p(2Z+2V), AC-1, <= 440 V 125A, 110 V DC cívka. řada: TeSys - označení výrobku: TeSys D - typ produktu nebo součásti : stykač - označení přístroje: LP1D - použití stykače: odporová zátěž - kategorie použití: AC-1 - popis pólů: 4P - složení kontaktů: 2 Z + 2 V - [Ue] jmenovité pracovní napětí: <= 1000 V AC 25...400 Hz pro výkonový obvod, <= 300 V DC pro výkonový obvod - typ cívky : DC standardní - kategorie přepětí: III - [Icw] jmenovitý krátkodobý výdržný proud: 320 A <= 40 °C 1 min výkonový obvod, 640 A <= 4 0 °C 10 s výkonový obvod, 135 A <= 40 °C 10 min výkonový obvod, 990 A <= 40 °C 1 s výkonový obvod - jmenovitý proud pojistky: 160 A gG při <= 690 V koordinace typ 2 pro výkonový obvod, 200 A gG při <= 690 V koordinace typ 1 pro výkonový obvod - [Ui] jmenovité izol ační napětí: 1000 V pro výkonový obvod vyhovuje IEC 60947-4-1, 600 V pro výkonový obvod certifikace CSA, 600 V pro výkonový obvod ce rtifikace UL - ochraný kryt: ne - montážní držák: lišta, deska - standardy: EN 60947-5-1, IEC 60947-5-1, CSA C22.2 č. 14, EN 60947-4 -1, IEC 60947-4-1, UL 508 - certifikace výrobku: CCC, EAC, UL, BV, CSA, gL, DNV - připojení - svorky: výkonový obvod : konektor 1 ka bel(y) 4...50 mm? - tuhost kabelu: ohebný - ne kabelová koncovka, výkonový obvod : konektor 1 kabel(y) 4...50 mm? - tuhost kabelu: p evný - ne kabelová koncovka, výkonový obvod : konektor 2 kabel(y) 4...16 mm? - tuhost kabelu: ohebný - ano kabelová koncovka, výkono vý obvod : konektor 2 kabel(y) 4...25 mm? - tuhost kabelu: ohebný - ne kabelová koncovka, ovládací obvod : šroubové svorky 1 kabel(y ) 1...2,5 mm? - tuhost kabelu: ohebný - ano kabelová koncovka, ovládací obvod : šroubové svorky 1 kabel(y) 1...4 mm? - tuhost kabelu : ohebný - ne kabelová koncovka, ovládací obvod : šroubové svorky 2 kabel(y) 1...4 mm? - tuhost kabelu: pevný - ne kabelová koncovka , výkonový obvod : konektor 1 kabel(y) 4...50 mm? - tuhost kabelu: ohebný - ano kabelová koncovka, výkonový obvod : konektor 2 kabel (y) 4...25 mm? - tuh
- Značka SCHNEIDER ELECTRIC
Výkonové stykače pro střídavý proud
- Typ napětí pro ovládání DC
- Jmen.provoz.proud Ie AC1, 400V 125 A
- Typ připojení hlavního obvodu Šroubová svorka
- Počet hlavních rozpín.kontaktů 2
- Počet hlavních spín.kontaktů 2
