Kód ELFETEX
10.029.313

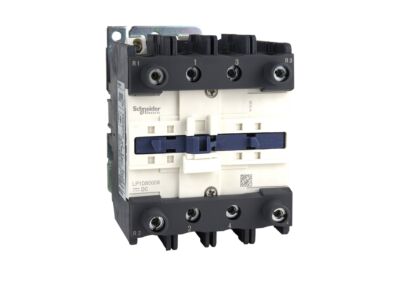

SCHNEIDER Stykač LP1D80008BW 80A 24VDC
Recyklační poplatek vč. DPH
3,46 Kč
Informace o produktu
TeSys D stykač, 4p(2Z+2V), AC-1, <= 440 V 125A, 24 V DC cívka. řada: TeSys - označení výrobku: TeSys D - typ produktu nebo součásti: stykač - označení přístroje: LP1D - použití stykače: odporová zátěž - kategorie použití: AC-1 - popis pólů: 4P - složení kontaktů: 2 Z + 2 V - [Ue] jmenovité pracovní napětí: <= 1000 V AC 25...400 Hz pro výkonový obvod, <= 300 V DC pro výkonový obvod - typ cívky: široký rozsah - kategorie přepětí: III - [Icw] jmenovitý krátkodobý výdržný proud: 135 A <= 40 °C 10 min výkonový obvod, 640 A <= 40 °C 10 s výkonový obvod, 320 A <= 40 °C 1 min výkonový obvod, 990 A <= 40 °C 1 s výkonový obvod - jmenovitý proud pojistky: 160 A gG při <= 690 V koordinace typ 2 pro výkonový obvod, 200 A gG při <= 690 V koordinace typ 1 pro výkonový obvod - [Ui] jmenovité izolační napětí: 1000 V pro výkonový obvod podle IEC 60947-4-1, 600 V pro výkonový obvod certifikace CSA, 600 V pro výkonový obvod certifikace UL - ochraný kryt: ne - montážní držák: lišta, deska - standardy: IEC 60947-4-1, IEC 60947-5-1, UL 508, CSA C22.2 č. 14, EN 60947-4-1, EN 60947-5-1 - certifikace výrobku: BV, CSA, gL, CCC, UL, EAC, DNV - kroutící moment: ovládací obvod : 1,7 N.m - na šroubové svorky - pomocí šroubováku plochý Ø 6 mm, ovládací obvod : 1,7 N.m - na šroubové svorky - pomocí šroubováku Philips č. 2, výkonový obvod : 9 N.m - na konektor - pomocí šroubováku plochý Ø 6 až 8 mm, výkonový obvod : 9 N.m - na konektor šestihranný 4 mm - provozní doba: 20...35 ms spínání, 6...20 ms vypínání - úroveň bezpečnosti a spolehlivosti: B10d = 1369863 cyklu stykač s jmenovitým zatížením podle EN/ISO 13849-1, B10d = 20000000 cykly stykač s mechanickým zatížením podle EN/ISO 13849-1.
- Značka SCHNEIDER ELECTRIC
Výkonové stykače pro střídavý proud
- Jmenovité napětí Us při DC 24 - 24 V
- Typ napětí pro ovládání DC
- Jmen.provoz.proud Ie AC1, 400V 125 A
- Typ připojení hlavního obvodu Šroubová svorka
- Počet hlavních rozpín.kontaktů 2
- Počet hlavních spín.kontaktů 2
