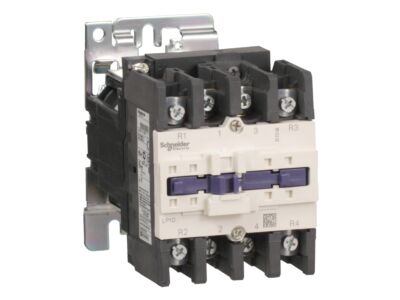

SCHNEIDER LP1D80004BD STYKAČ LP1D 80A 4P 24V DC

TeSys D stykač, 4p(4Z), AC-1, <= 440 V 125A, 24 V DC cívka. řada: TeSys - označení výrobku: TeSys D - typ produktu nebo součásti: stykač - označení přístroje: LP1D - použití stykače: odporová zátěž - kategorie použití: AC-1 - popis pólů: 4P - složení kontaktů: 4 Z - [Ue] jmenovité pracovní napětí: <= 1000 V AC 25...400 Hz pro výkonový obvod, <= 300 V DC pro výkonový obvod - typ cívky: DC standardní - kategorie přepětí: III - [Icw] jmenovitý krátkodobý výdržný proud: 320 A <= 40 °C 1 min výkonový obvod, 990 A <= 40 °C 1 s výkonový obvod, 135 A <= 40 °C 10 min výkonový obvod, 640 A <= 40 °C 10 s výkonový obvod - jmenovitý proud pojistky: 200 A gG při <= 690 V koordinace typ 1 pro výkonový obvod, 160 A gG při <= 690 V koordinace typ 2 pro výkonový obvod - [Ui] jmenovité izolační napětí: 600 V pro výkonový obvod certifikace CSA, 600 V pro výkonový obvod certifikace UL, 1000 V pro výkonový obvod podle IEC 60947-4-1 - ochraný kryt: ne - montážní držák: deska, lišta - standardy: CSA C22.2 č. 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - certifikace výrobku: EAC, DNV, BV, CSA, gL, CCC, UL - kroutící moment: ovládací obvod : 1,7 N.m - na šroubové svorky - pomocí šroubováku Philips č. 2, výkonový obvod : 9 N.m - na konektor - pomocí šroubováku plochý Ø 6 až 8 mm, výkonový obvod : 9 N.m - na konektor šestihranný 4 mm, ovládací obvod : 1,7 N.m - na šroubové svorky - pomocí šroubováku plochý Ø 6 mm - provozní doba: 20...35 ms spínání, 6...20 ms vypínání - úroveň bezpečnosti a spolehlivosti: B10d = 20000000 cykly stykač s mechanickým zatížením podle EN/ISO 13849-1, B10d = 1369863 cyklu stykač s jmenovitým zatížením podle EN/ISO 13849-1.
