Kód ELFETEX
11.134.278

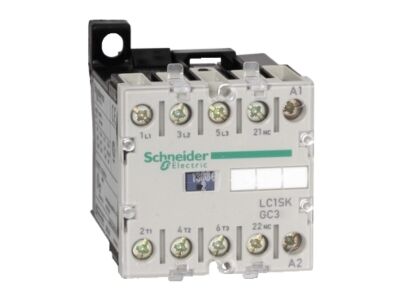

SCHNEIDER LC1SKGC310P7 MODULÁRNÍ MINISTYKAČ Š.45 M
Recyklační poplatek vč. DPH
0,21 Kč
Informace o produktu
TeSys SK mini stykač, 3p (3Z), AC-3, 690 V 9A, 230 V AC cívka. řada: TeSys - označení výrobku: TeSys SK - typ produktu nebo součásti: mini stykač - označení přístroje: LC1SKGC - použití stykače: odporová zátěž, ovládání motoru - kategorie použití: AC-1, AC-3 - popis pólů: 3P - složení kontaktů: 3 Z - [Ue] jmenovité pracovní napětí: 690 V AC 50/60 Hz pro výkonový obvod, 690 V AC <= 400 Hz pro signalizační obvod - [Ie] jmenovitý pracovní proud: 9 A při <= 400 V AC AC-3, 20 A (<= 50 °C) AC AC-1 - výkon motoru (kW): 4 kW při 380...415 V AC 50/60 Hz, 1,1 kW při 220...230 V AC 50/60 Hz, 4 kW při 660...690 V AC 50/60 Hz - složení pomocného kontaktu: 1 Z - [Ith] jmenovitý tepelný proud: 10 A při <= 55 °C pro signalizační obvod, 20 A při <= 55 °C pro výkonový obvod - Irms jmen.zapínací proud: 85 A AC podle IEC 60947, 85 A AC podle NF C 63-110 - jmenovitá vypínací schopnost: 68 A při <= 400 V podle NF C 63-110, 68 A při <= 400 V podle IEC 60947 - jmenovitý proud pojistky: 10 A gI pro signalizační obvod podle IEC 60947, 10 A gI pro signalizační obvod podle VDE 0660, 20 A gI při <= 440 V pro výkonový obvod - [Ui] jmenovité izolační napětí: 690 V pro výkonový obvod podle CSA C22.2 č. 14, 690 V pro výkonový obvod podle VDE 0110 skupina C, 690 V pro výkonový obvod podle BS 5424, 690 V pro výkonový obvod podle IEC 60947, 690 V pro výkonový obvod podle UL 508 - montážní držák: lišta, na panel - standardy: IEC 60947, BS 5424, NF C 63-110, VDE 0660 - certifikace výrobku: cULus - připojení - svorky: konektor 2 kabel(y) 0,35...1,5 mm² - tuhost kabelu: ohebný - ano kabelová koncovka, konektor 1 kabel(y) 1,5...6 mm² - tuhost kabelu: pevný, konektor 2 kabel(y) 1,5...4 mm² - tuhost kabelu: pevný, konektor 1 kabel(y) 0,35...6 mm² - tuhost kabelu: ohebný - ano kabelová koncovka, konektor 1 kabel(y) 0,5...6 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, konektor 2 kabel(y) 0,35...2,5 mm² - tuhost kabelu: ohebný - ne kabelová koncovka - provozní doba: 6...8 ms vypnutí napájení cívky a rozpojení 1Z, 7...14 ms zapnutí napájení cívky a sepnutí 1Z - mechanická životnost: 10 Mcyklů.
- Značka SCHNEIDER ELECTRIC
Výkonové stykače pro střídavý proud
- Jmen. napájecí napětí AC 50Hz 230 - 230 V
- Jmen. napájecí napětí AC 60Hz 230 - 230 V
- Typ napětí pro ovládání AC
- Jmen.provoz.proud Ie AC1, 400V 20 A
- Jmen.provoz.proud Ie AC3, 400V 9 A
- Jmenovitý výkon při AC3, 400 V 4 kW
- Počet pomocných spín.kontaktů 1
- Typ připojení hlavního obvodu Šroubová svorka
- Počet hlavních spín.kontaktů 3
- Vhodné pro modulární instalaci Ano
