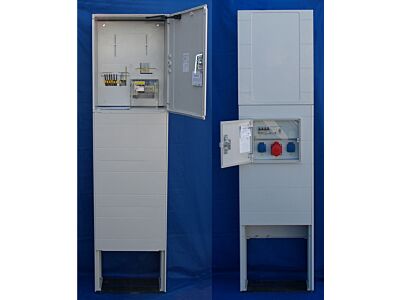

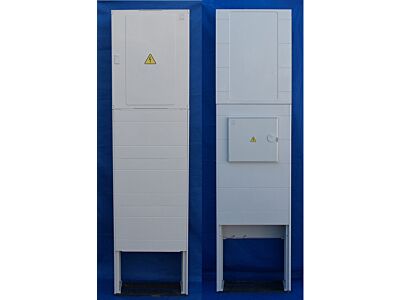

DCK Skříň HELGA 2H-N-C pilíř HDO, sestava ER212+ZS16/16

Sestava elektroměrového rozvaděče ER212 v pilíři ER a zásuvkové skříně ZS16/16. Ideální pro rodinné domy a stavebníky.

Technické parametry:

• Jmenovité napětí Un: 230/400 V, AC
• Jmenovité pracovní napětí Ue: 230/400 V, AC
• Jmenovité izolační napětí Ui: 500 V, AC
• Jmenovité impulzní výdržné napětí Uimp: 6 kV (1,2/50 ?s)
• Kategorie přepětí: IV
• Jmenovitý proud rozváděče InA: 40 A
• Jmenovitý proud obvodu (jištěného vývodu, hodnota hl. jističe) Inc: do 40 A
• Jmenovitý proud obvodu (jištěného vývodu, rozváděč zásuvkový) Inc: 16 A
• Jmenovitý podmíněný zkratový proud Icc: 10 kA
• Jmenovitý kmitočet fn: 50 Hz
• Stupeň znečištění: 3
• Uzemňovací soustava: TN-C-S
• Stupeň ochrany krytem: IP44, po otevření dveří IP20C (ER) / IP43 (ZS)
• Stupeň mechanické ochrany: IK10
• Typ DBO: B
• Prostředí EMC: B
• Zařízení jistící před zkratem (SCPD): jistič (rozsah vypínání a kategorie užití - char. B)
• Základní ochrana (ochrana před dotykem živých částí): uzavíratelný kryt, přepážky
• Ochrana při poruše (ochrana před dotykem neživých částí): Automatické odpojení od zdroje (ZS - doplňková ochrana proudovým chráničem)
• Stupeň hořlavosti: HB 40, V–0 dle ČSN EN 60695–11–10
• Max. průřez přívodních vodičů: do 16 mm2
• Max. průřez vývodních vodičů: do 16 mm2

Způsob připojení vodičů:

•    přívod: svorky hlavního jističe, svorkovnice PEN
•    vývod: ER - řadové svorky, svorkovnice PEN, ZS - zásuvky

Osazení zásuvkového rovaděče:

• Zásuvky: 2x 230V/16A, 1x400V/16A 5P
• Jištění: 1x 16A/1P, 1x 16/3P
• Proudový chránič: ano

Použití:
Elektroměrové rozváděče a pilíře (ER212) jsou určeny jako měřící zařízení pro měření spotřeby elektrické energie. Jsou vhodné zejména pro rodinné domky, rekreační chaty, chalupy a pro výrobní objekty podnikatelské činnosti.
Zásuvkový rozváděč se používá pro napájení elektrických spotřebičů jako jsou např. stavební stroje nebo ruční elektrické nářadí.
Rozváděče jsou určeny pro používání laiky. Rozváděče jsou určené pro instalaci a používání ve venkovním i vnitřním prostředí, ZS jsou stabilního provedení s pevnými částmi konstrukce.

Technické provedení:
Elektroměrový rozváděč je dodáván s vnitřní výzbrojí pro dvousazbové měření. Sestava je složena z elektroměrového rozváděče (ER212) a zásuvkového rozváděče (ZS16/16) mechanicky spojených včetně elektrického propojení.

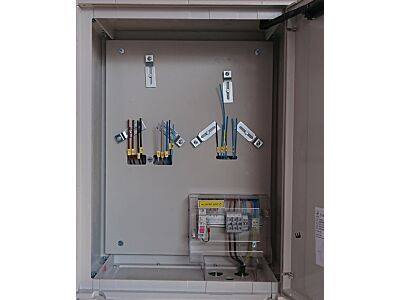

Vnitřní výzbroj elektroměrového rozváděče dle jednotlivých provedení sestává ze stavitelných úchytů pro upevnění elektroměru a přijímače HDO, jističe přijímače HDO u dvousazbových rozváděčů, svorkovnice PEN a řadových svorek pro vývod. Standardní provedení rozváděče umožňuje osazení hlavního třífázového jističe do 40A. Kryty jsou upraveny na zaplombování. Rozváděče jsou dodávány bez hlavního jističe.

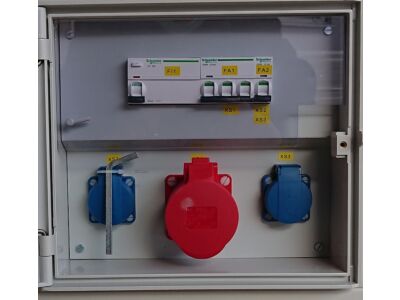

U zásuvkového rozváděče jsou všechny zásuvky včetně jištění umístěny uvnitř skříně. Součástí rozváděče jsou zdvojené řadové svorky na vstupu umožňující smyčkování přívodu. Všechny vývody pro spotřebiče jsou chráněny proti zkratu, nadproudům a dále chráněny proudovým chráničem se jmenovitým reziduálním proudem 30 mA. Zásuvkový rozváděč ZS je umístěn v koncového dílu elektroměrového pilíře ER.
