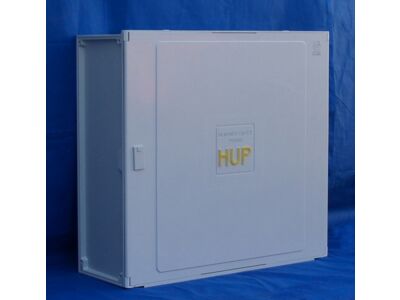

DCK Skříň APZ/NV-7-C-2 výklenek plynoměr
Informace o produktu
Technické parametry:
Max. přetlak: 0,4 MPa
Médium: zemní plyn, bioplyn, svítiplyn, plynová frakce propanu
Plynoměr: připojovací rozteč R = 100, 250 mm, typ G4,G6
Regulátor tlaku 1“: vstupní přetlak: do 0,5 MPa
výstupní přetlak: 0,9–7,0 KPa
průtok: 6 m3/hod.
Hlavní uzávěr plynu: kulový kohout 1“
Stupeň mechanické ochrany: IK10
Stupeň hořlavosti: HB 40, V–0, dle ČSN EN 60695–11–10,
Spalné teplo: < 20MJ/kg (SMC), < 25MJ/kg (PC, plošná hmotnost < 8kg/m2)
Pracovní podmínky: venkovní provedení
Přístrojová výzbroj: 1x svorkovnice PEN, 1x 1f. jistič 2A char.B pro HDO, řadové svorky, přístroje na elektroměrové desce s plombovatelným krytem jističů
Rozměr: 640x600x220 mm
Hmotnost: 11 kg
Použití:
Rozváděče a pilíře jsou určeny pro ukončení středotlaké plynové přípojky, regulaci tlaku a měření spotřeby plynu pro jednotlivé odběratele.
Technické provedení:

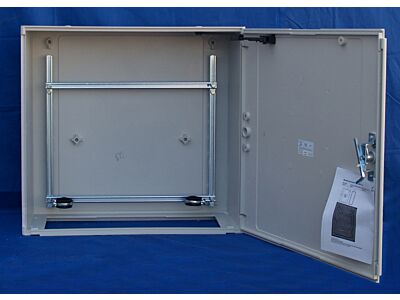

Celoplastové rozváděče a pilíře typu APZ jsou z termosetu. Pláště rozváděčů a pilířů jsou shodné s rozváděči a pilíři pro použití v elektro. Liší se pouze označením (HUP). Jsou vybaveny posunovatelným instalačním rámem z C profilů pro uchycení upevňovacích objímek ke stabilizaci přístrojů a připojovacího potrubí. Propojení přístrojů doporučujeme provést flexibilními trubkami.
Větrání je zajištěno labyrintem mezi korpusem skříně a dveřmi. Rozváděče jsou určeny pro zazdění do výklenku nebo zděného pilíře. Rozváděče a pilíře lze sestavit do společné sestavy s elektrorozváděči
Příslušenství:
Flexi trubky CATS-SK.
Krycí boční desky N-C (pouze pro řadu rozváděčů označovaných xxx/Nxxx-C.
Výrobek odpovídá požadavkům certifikačního programu:
CP 20-01-2000/II (výchozí podklady: ČSN EN 1775, TPG 609 01, TPG 704 01, TPG 934 01, TPG 702 01)
- Značka DCK HOLOUBKOV
- S nosnou lištou Ano
- Výška 600 mm
- Šířka 640 mm
- Hloubka 220 mm
