Kód ELFETEX
10.058.333

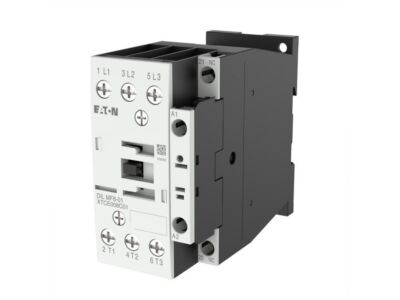

DILMF8-01(RAC48) Tichý stykač 7A/3 kW AC
Recyklační poplatek vč. DPH
0,86 Kč
Informace o produktu
Výkonový stykač, Aplikace: Výkonový stykač pro průmysl polovodičů podle SEMI F47, Výkonové stykače do 150 A s elektronickým pohonem, Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz, Typy svorek: Šroubové svorky, poznámka: Vhodné také pro motory třídy účinnosti IE3., Zařízení třídy IE3 jsou na obalu označeny logem., Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 7 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 18 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 50 A, zakrytá: Ith= 45 A, Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3.5 kW, Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 1 kW, 380 V 400 V: P= 2.2 kW, 660 V 690 V: P= 2.9 kW, Kontakty Ö = rozpínací kontakt: 1 rozpínací kontakt, Poznámky: Spínací prvky podle EN 50012., Integrované bezpečnostní zapojení., Se zrcadlovým kontaktem.
- Značka EATON
Výkonové stykače pro střídavý proud
- Jmen. napájecí napětí AC 50Hz 42 - 48 V
- Jmen. napájecí napětí AC 60Hz 42 - 48 V
- Typ napětí pro ovládání AC
- Jmen.provoz.proud Ie AC1, 400V 20 A
- Jmen.provoz.proud Ie AC3, 400V 7 A
- Jmenovitý výkon při AC3, 400 V 3 kW
- Měřený provozní proud Ie při AC-4,400 V 5 A
- Měřený provozní výkon Ie při AC-4,400 V 2.2 kW
- Měřený pracovní výkon NEMA 7.4 kW
- Počet pomocných rozp.kontaktů 1
- Typ připojení hlavního obvodu Šroubová svorka
- Počet hlavních spín.kontaktů 3
