Kód ELFETEX
10.092.911

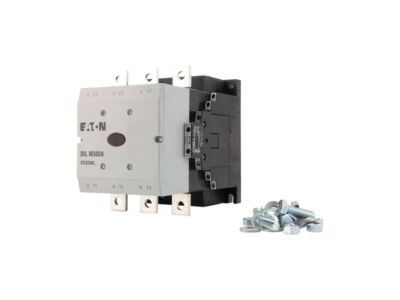

DILM300A/22(RDC48)
Recyklační poplatek vč. DPH
11,35 Kč
Informace o produktu
Výkonový stykač, Aplikace: Výkonové stykače pro motory, Komfortní přístroje nad 170 A, Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz, Typy svorek: šroubové připojení, Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 300 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 490 A, zakrytá: Ith= 315 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 875 A, zakrytá: Ith= 785 A, Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 90 kW, 380 V 400 V: P= 160 kW, 660 V 690 V: P= 170 kW, Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 75 kW, 380 V 400 V: P= 132 kW, 660 V 690 V: P= 137 kW, Lze kombinovat s pomocným kontaktem: DILM820-XHI…, Kontakty S = spínací kontakt: 2 spínací kontakt, Kontakty Ö = rozpínací kontakt: 2 rozpínací kontakt, Poznámky: Integrovaným ochranným členem v ovládací elektronice., 660 V, 690 V popř.1000 V: nelze přímo reverzovat, Druh proudu AC/DC: DC ovládání
- Značka EATON
Výkonové stykače pro střídavý proud
- Jmenovité napětí Us při DC 24 - 48 V
- Typ napětí pro ovládání DC
- Jmen.provoz.proud Ie AC1, 400V 490 A
- Jmen.provoz.proud Ie AC3, 400V 300 A
- Jmenovitý výkon při AC3, 400 V 160 kW
- Měřený provozní proud Ie při AC-4,400 V 240 A
- Měřený provozní výkon Ie při AC-4,400 V 132 kW
- Měřený pracovní výkon NEMA 186 kW
- Počet pomocných spín.kontaktů 2
- Počet pomocných rozp.kontaktů 2
- Typ připojení hlavního obvodu Připojení lišty
- Počet hlavních spín.kontaktů 3
