Kód ELFETEX
10.901.665

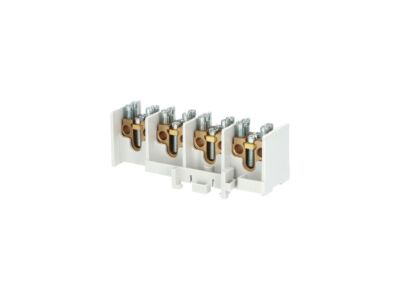

HORA ETEC Svorkovnice HAK/4/25 stupačková
Informace o produktu
Otevřená 4-pólová svorka HAK/4/25, se vstupy 4x 25mm2 a výstupy 8x 16mm2.
Otevřené svorky HAK pro stoupací vedení (krytí IP00) pro použití např. v bytových domech. Hlavní stoupací kabel (vodič) není nutné přerušit, svorky jsou konstruovány pro průběžné napojení odboček. Jsou určeny k instalaci na nosnou lištu (s možností dodatečného upevnění šroubem), mosazná svorka je vhodná pro měděné vodiče, nabízené varianty umožňují odbočení vždy z jednoho pólu dvěma nebo čtyřmi vodiči (respektive s více vodiči u svorky PEN/PE). Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
- Značka HORA ETEC
Svorky hlavního vedení
- Počet pólů 4
- Jmenovitý proud 80 A
- Typ připojení Šroubovací
- Způsob montáže Na DIN lištu
- Výška 40 mm
- Šířka 121 mm
- Hloubka 50 mm
- Počet vstupů 4
- Počet výstupů 8
- Bezpečné na dotyk Ne
- Vhodný pro vodiče s jemnými drátky Ne
- Vhodné pro pevná jádra Ano
- Vhodné pro vícelankové vodiče Ano
- Vhodné pro jemno drátové vodiče bez koncovek Ne
- Vhodné pro jemně zapojené vodiče Ne
- Vhodné pro jemně zapojené vodiče bez koncovek Ne
- Přístup průřezu vodiče 2.5 - 25 mm²
- Výstup průřezu vodiče 2.5 - 16 mm²
- Přístup průřezu vodiče AWG 4 - 14 mm²
- Výstup průřezu vodiče AWG 6 - 14 mm²
