Kód ELFETEX
10.901.908

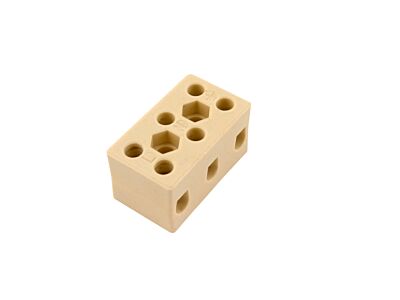

ELEMAN Svorkovnice keramická AK 3/15ST(2-1603-3/ST)
Informace o produktu
Svorkovnice keramická AK 3/15 ST (2-1603-3/ST), 3pólová, 3x10mm2, 32A, trvalá teplota použití: 350°, materiál: steatit, barva: okrová, průřez pevného vodiče od 2,5mm2 do 10mm2, průřez slaněného vodiče v dutince od 2,5mm2 do 6mm2.
Keramické svorky jsou charakteristické teplotně odolným materiálem pouzdra. Jsou vhodné pro vodiče s pevným jádrem a nebo i laněné vodiče s dutinkou. Pod jedním šroubem lze upevnit jeden vodič. Vyrábí se v různých velikostech keramických / steatitových pouzder s povrchově upravenou mosaznou svorkou. Max. zatížitelnost se liší dle typu od 24 A až po 57 A. Jmenovité napětí až 450 V. Barevné provedení je bílé (porcelánové pouzdro) nebo okrové (steatitové pouzdro). Uprostřed svorky je otvor, který slouží pro uchycení svorky.
- Značka ELEMAN
Jedno- a vícepólové svorkovnice
- Připoj.vodič lanko s dutinkou 2.5 - 6 mm²
- Připoj.vodič drát jednožilový 2.5 - 10 mm²
- Jmenovitý proud In 32 A
- Jmenovité napětí 450 V
- Druh elektrického připojení 1 Šroubová svorka
- Druh elektrického připojení 2 Šroubová svorka
- Pozice připojení Boční
- Počet pólů 3
- Počet připojovacích bodů na pólu 2
- Způsob montáže Přímá montáž
- Materiál izolačního tělesa Keramika
- Šířka / rozteč mřížky 38 mm
- Výška v nejnižší možné montážní výšce 21 mm
- Délka 22 mm
- Barva Béžová
