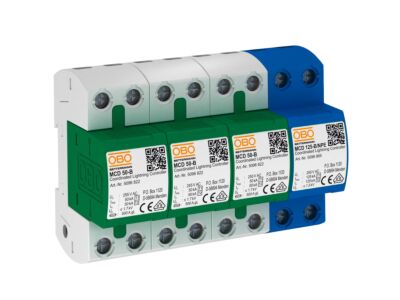

OBO BETTERMANN CoordinatedLightningController MCD 50-B 3+1
Informace o produktu
Kombinovaný svodič typu 1 + 2, 4 pólový, pro použití v sítích TT a TN-S.
Sada kompletně smontovaná a připravená k připojení, sestávající z:
3 x MCD 50-B: Koordinovaný svodič bleskových proudů typu 1 + 2 podle EN 61643-11 a
1 x MCD 125-B/NPE: Koordinované N-PE jiskřiště typu 1+2 podle EN 61643-11. Pro rozhraní mezi 0 a 2 (LPZ) podle koncepce zón ochrany před bleskem podle IEC 62305, resp. DIN VDE 0185-305.
• Vyrovnání potenciálů podle IEC 62305 (VDE 0185-305)
• Svodový bleskový proud 50 kA (10/350) na pól a celkem až 125 kA (10/350)
• Ochranná úroveň <1,7 kV, umožňuje ochranu přístrojů
• Zkratová odolnost 10 kA, předjištění až 500 A gL / gG
• Vhodné i k použití v oblasti před elektroměrem
• Zapouzdřené, nevyfukující jiskřiště
Použití: průmyslové závody a budovy s vnější ochranou před bleskem tříd I až IV.
- Značka OBO BETTERMANN
Svodiče bleskových proudů typ 1 (ochrana napájecí sítě)
- Bleskový impulsní proud (10/350) 50 kA
- Jmenovitý svodový rázový proud (8/20) 50 kA
- Max. trvalé napětí AC 255 V
- Jmenovité napětí AC 230 V
- Stupeň ochrany 1.7 kV
- Zhášecí schopnost následného proudu 0.1 kA
- Způsob montáže DIN lišta 35 mm
- Montážní velikost 8 TE
- Signalizace na zařízení Bez
- Testovací třída typ 1 Ano
- Vyfukovací Ne
- Ochranná úroveň L-N 1.7 kV
- Stupeň krytí (IP) IP20
- Max.průměr neohebného vodiče (jedno/více žilový) 50 mm²
- Forma sítě DC Ne
- Forma sítě IT Ne
- Forma sítě TN Ano
- Forma sítě TN-C Ne
- Forma sítě TN-S Ano
- Forma sítě TT Ano
- Forma sítě jiná Ne
- Forma sítě TN-C-S Ano
