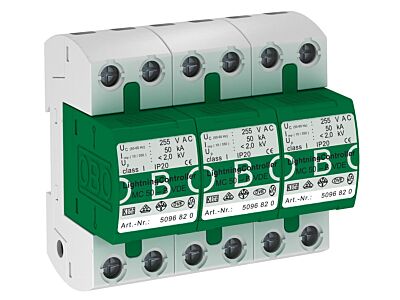

OBO BETTERMANN LightningController MC 50-B 3
Informace o produktu
LightningController - sada, 3 pólová, pro použití v sítích TN-C:
Kompletně smontovaná a připravená k připojení, sestávající z:
Svodič bleskových proudů typu 1 podle EN 61643-11 pro LPZ 0 na 1 dle IEC 62305 nebo DIN VDE 0185-305.
• Vhodné i k instalaci v neměřené části rozvodu
• Horní a dolní část, zásuvná horní část
• Svodový proud 50 kA (10/350 µs) na pól
• <% AID: 705: Název%> < 2,0 kV
• Zhášení následných proudů 25 kA Ipeak
• Včetně krytek svorek s popisem vývodů
• Zapouzdřená, nevyfukující jiskřiště: Lze použít v běžných rozváděčových skříních
Příklad použití: průmyslová zařízení; Svodič bleskových proudů i pro oblast před elektroměrem.
Upozornění: Celková délka vedení k dalšímu ochrannému stupni musí být vždy min. 5 m.
- Značka OBO BETTERMANN
Svodiče bleskových proudů typ 1 (ochrana napájecí sítě)
- Bleskový impulsní proud (10/350) 50 kA
- Jmenovitý svodový rázový proud (8/20) 50 kA
- Max. trvalé napětí AC 255 V
- Jmenovité napětí AC 230 V
- Stupeň ochrany 2.0 kV
- Zhášecí schopnost následného proudu 25 kA
- Způsob montáže DIN lišta 35 mm
- Montážní velikost 6 TE
- Signalizace na zařízení Bez
- Testovací třída typ 1 Ano
- Vyfukovací Ne
- Stupeň krytí (IP) IP20
- Max.průměr neohebného vodiče (jedno/více žilový) 50 mm²
