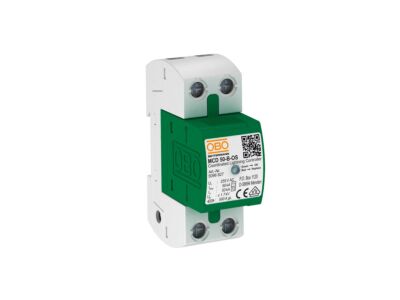

OBO BETTERMANN CoordinatedLightningController MCD 50-B-OS
Informace o produktu
Kombinovaný svodič typu 1 + 2, 1-pólový, pro použití v sítích TN a TT:
MCD 50-B-OS: Koordinovaný svodič bleskových proudů typu 1 + 2 podle EN 61643-11 s optickou signalizací funkce. Pro rozhraní mezi LPZ 0 a 2 dle IEC 62305, resp. DIN VDE 0185-305.
• Svodový proud 50 kA (10/350 µs) na pól
• Spotřeba energie <26 mW / pól
• Ochranná úroveň <1,7 kV, umožňuje ochranu přístrojů
• Zhášení následných proudů sítě 25 kA Ipeak
• Včetně krytek s označením přípojných míst
• Zapouzdřené, nevyfukující jiskřiště
• Lze použít v běžných rozváděčových skříních.
Použití: Kompaktní koncepce ochrany před přepětím a instalace v jednom rozváděči.
- Značka OBO BETTERMANN
Svodiče bleskových proudů typ 1 (ochrana napájecí sítě)
- Bleskový impulsní proud (10/350) 50 kA
- Jmenovitý svodový rázový proud (8/20) 50 kA
- Max. trvalé napětí AC 255 V
- Jmenovité napětí AC 230 V
- Stupeň ochrany 1.7 kV
- Způsob montáže DIN lišta 35 mm
- Montážní velikost 2 TE
- Signalizace na zařízení Optický
- Testovací třída typ 1 Ano
- Vyfukovací Ne
- Ochranná úroveň L-N 1.7 kV
- Stupeň krytí (IP) IP20
- Max.průměr neohebného vodiče (jedno/více žilový) 50 mm²
- Forma sítě DC Ne
- Forma sítě IT Ne
- Forma sítě TN Ano
- Forma sítě TN-C Ano
- Forma sítě TN-S Ano
- Forma sítě TT Ano
- Forma sítě jiná Ne
- Forma sítě TN-C-S Ano
