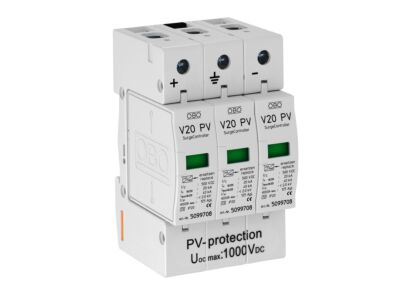

OBO BETTERMANN Svodič V 20-C/3-PH-1000
Informace o produktu
Svodič přepětí V20 typu 2 pro FV zařízení
• Kompletní jednotka ze zásuvného varistorového svodiče s oddělovacím zařízením
• Zapojení Y odolné proti chybám dle VDE 0100-712 (EN 50539-12)
• Vyrovnání potenciálů v ochraně před přepětím dle VDE 0100-443 (IEC 60364-4-44)
• V20-C 3-PH-1000 otestován dle EN 50539-11 (VDE/KEMA)
• Svodová schopnost až 40 kA (8/20) na každý pól
• Nízká ochranná úroveň DC: < 4,0 kV a Uoc max. = 1000 V DC
• Optická indikace funkčnosti pro použití v rozvaděčových skříních
Použití: FV zařízení bez odděleného izolovaného zařízení ochrany před bleskem nebo s odděleným izolovaným zařízením ochrany před bleskem
- Značka OBO BETTERMANN
Přepěťové svodiče pro systémy elektrického napájení
- Max.odvozený zkratový proud ( 8/20 ) 40 kA
- Způsob montáže DIN lišta 35 mm
- Montážní velikost 3 TE
- Max.průměr neohebného vodiče (jedno/více žilový) 35 mm²
- Signalizace na zařízení Optický
- Stupeň krytí (IP) IP20
- Testovací třída typ 2 Ano
- Max. trvalé napětí DC 1000 V
- Stupeň ochrany 4.0 kV
- Jmenovitý svodový rázový proud (8/20) 20 kA
- Forma sítě DC Ano
