SCHNEIDER Stykač LC2D40AG7 440VAC

SCHNEIDER Stykač LC2D40AG7 440VAC

Značka
SCHNEIDER ELECTRIC
Kód ELFETEX
10.509.653
EAN
3389119409513
Kód výrobce
LC2D40AG7
Recyklační poplatek vč. DPH
2,53 Kč

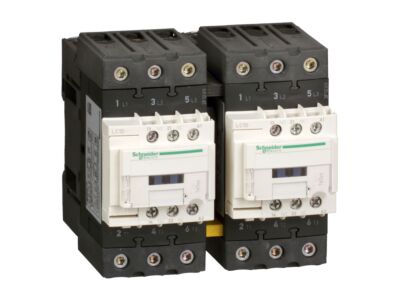

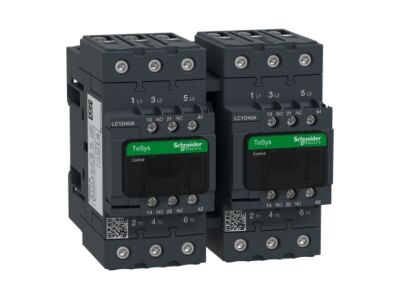

Obrázek je pouze ilustrativní.

Informace o produktu

Ke stažení

Informace o produktu

TeSys D reverzační stykač, 3p(3Z), AC-3, <= 440 V 40A, 120 V AC cívka. řada: TeSys - označení výrobku: TeSys D - označení přístroje: LC2D - použití stykače: ovládání motoru, odporová zátěž - kategorie použití: AC-3, AC-1 - úprava zařízení: s předmont. reverzační sběrnicí - popis pólů: 3P - složení kontaktů: 3 Z - [Ue] jmenovité pracovní napětí: <= 300 V DC pro výkonový obvod, <= 690 V AC 25...400 Hz pro výkonový obvod - [Ie] jmenovitý pracovní proud: 40 A (<= 60 °C) při <= 440 V AC AC-3 pro výkonový obvod, 60 A (<= 60 °C) při <= 440 V AC AC-1 pro výkonový obvod - výkon motoru (kW): 11 kW při 220...230 V AC 50/60 Hz, 18,5 kW při 380...400 V AC 50/60 Hz, 22 kW při 500 V AC 50/60 Hz, 22 kW při 415...440 V AC 50/60 Hz, 30 kW při 660...690 V AC 50/60 Hz - výkon motoru (hp): 10 hp při 200/208 V AC 50/60 Hz pro 3 fáz. motory, 30 hp při 460/480 V AC 50/60 Hz pro 3 fáz. motory, 10 hp při 230/240 V AC 50/60 Hz pro 3 fáz. motory, 3 hp při 115 V AC 50/60 Hz pro 1 fáz. motory, 30 hp při 575/600 V AC 50/60 Hz pro 3 fáz. motory, 5 hp při 230/240 V AC 50/60 Hz pro 1 fáz. motory - složení pomocného kontaktu: 1 Z + 1 V - kategorie přepětí: III - [Ith] jmenovitý tepelný proud: 10 A při <= 60 °C pro signalizační obvod, 60 A při <= 60 °C pro výkonový obvod - Irms jmen.zapínací proud: 800 A při 440 V pro výkonový obvod podle IEC 60947, 140 A AC pro signalizační obvod podle IEC 60947-5-1, 250 A DC pro signalizační obvod podle IEC 60947-5-1 - [Icw] jmenovitý krátkodobý výdržný proud: 720 A <= 40 °C 1 s výkonový obvod, 72 A <= 40 °C 10 min výkonový obvod, 120 A 500 ms signalizační obvod, 140 A 100 ms signalizační obvod, 320 A <= 40 °C 10 s výkonový obvod, 100 A 1 s signalizační obvod, 165 A <= 40 °C 1 min výkonový obvod - jmenovitý proud pojistky: 10 A gG pro signalizační obvod podle IEC 60947-5-1, 80 A gG při <= 690 V koordinace typ 1 pro výkonový obvod, 80 A gG při <= 690 V koordinace typ 2 pro výkonový obvod - [Ui] jmenovité izolační napětí: 600 V pro signalizační obvod certifikace CSA, 600 V pro výkonový obvod certifikace CSA, 600 V pro výkonový obvod certifikace UL, 600 V pro signalizační obvod certifikace UL, 690 V pro signalizační obvod podle IEC 60947-1, 690 V pro výkonový obvod podle IEC 60947-4-1 - elektrická životnost: 1,5 mil. cyklu 40 A AC-3 při Ue <= 440 V, 1,4 mil. cyklu 60 A AC-1 při Ue <= 440 V - ztrátový výkon na pól: 2,4 W AC-3, 5,4 W AC-1 - ochraný kryt: ano - typ blokování: mechanické - montážní držák: deska, lišta - standardy: CSA C22.2 č. 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - certifikace výrobku: GOST, CCC, CSA, UL - připojení - svorky: ovládací obvod : šroubové svorky 1 kabel(y) 1...4 mm² - tuhost kabelu: ohebný - ano kabelová koncovka, výkonový obvod : šroubovací svorky EverLink 2 kabel(y) 1...25 mm² - tuhost kabelu: pevný - ne kabelová koncovka, ovládací obvod : šroubové svorky 1 kabel(y) 1...4 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, ovládací obvod : šroubové svorky 1 kabel(y) 1...4 mm² - tuhost kabelu: pevný - ne kabelová koncovka, výkonový obvod : šroubovací svorky EverLink 1 kabel(y) 1...35 mm² - tuhost kabelu: ohebný - ano kabelová koncovka, výkonový obvod : šroubovací svorky EverLink 2 kabel(y) 1...25 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, ovládací obvod : šroubové svorky 2 kabel(y) 1...4 mm² - tuhost kabelu: pevný - ne kabelová koncovka, výkonový obvod : šroubovací svorky EverLink 2 kabel(y) 1...25 mm² - tuhost kabelu: ohebný - ano kabelová koncovka, ovládací obvod : šroubové svorky 2 kabel(y) 1...2,5 mm² - tuhost kabelu: ohebný - ano kabelová koncovka, ovládací obvod : šroubové svorky 2 kabel(y) 1...4 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, výkonový obvod : šroubovací svorky EverLink 1 kabel(y) 1...35 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, výkonový obvod : šroubovací svorky EverLink 1 kabel(y) 1...35 mm² - tuhost kabelu: pevný - ne kabelová koncovka - kroutící moment: výkonový obvod : 8 N.m - na šroubovací svorky EverLink - kabel 25...35 mm² šestihranný 4 mm, ovládací obvod : 1,7 N.m - na šroubové svorky - pomocí šroubováku Philips č. 2, výkonový obvod : 5 N.m - na šroubovací svorky EverLink - kabel 1...25 mm² šestihranný 4 mm, ovládací obvod : 1,7 N.m - na šroubové svorky - pomocí šroubováku plochý Ø 6 mm - provozní doba: 4...19 ms vypínání, 12...26 ms spínání - úroveň bezpečnosti a spolehlivosti: B10d = 20000000 cykly stykač s mechanickým zatížením podle EN/ISO 13849-1, B10d = 1369863 cyklu stykač s jmenovitým zatížením podle EN/ISO 13849-1 - mechanická životnost: 6 Mcyklů.
  • Značka SCHNEIDER ELECTRIC
Stykačové kombinace
  • Funkce Reverzní stykač
  • Jmen. napájecí napětí AC 50Hz 120 - 120 V
  • Jmen. napájecí napětí AC 60Hz 120 - 120 V
  • Typ napětí pro ovládání AC
  • Jmen.provoz.proud Ie AC3, 400V 40 A
  • Jmenovitý výkon při AC3, 400 V 18.5 kW
  • Typ připojení hlavního obvodu Šroubová svorka
  • Stupeň krytí (IP) IP20
  • Druh ochrany ( NEMA) Ostatní, jiné
  • Měřený pracovní výkon NEMA 22.4 kW
