SCHNEIDER Stykač LC1DT80A6ED 4P 48VDC

SCHNEIDER Stykač LC1DT80A6ED 4P 48VDC

Značka
SCHNEIDER ELECTRIC
Kód ELFETEX
10.509.537
EAN
3389118330986
Kód výrobce
LC1DT80A6ED
Recyklační poplatek vč. DPH
1,33 Kč

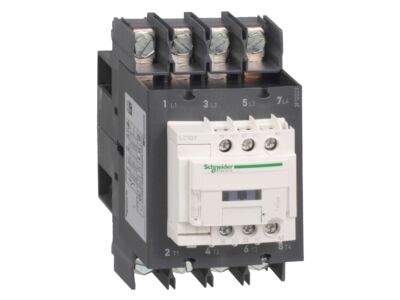

Obrázek je pouze ilustrativní.

Informace o produktu

Ke stažení

Informace o produktu

TeSys D stykač, 4p(4Z), AC-1, <= 440 V 80A, 48 V DC cívka. řada: TeSys - označení výrobku: TeSys D - typ produktu nebo součásti: stykač - označení přístroje: LC1D - použití stykače: odporová zátěž - kategorie použití: AC-1 - popis pólů: 4P - složení kontaktů: 4 Z - [Ue] jmenovité pracovní napětí: <= 300 V DC pro výkonový obvod, <= 690 V AC 25...400 Hz pro výkonový obvod - složení pomocného kontaktu: 1 Z + 1 V - kategorie přepětí: III - [Ith] jmenovitý tepelný proud: 10 A při <= 60 °C pro signalizační obvod, 80 A při <= 60 °C pro výkonový obvod - Irms jmen.zapínací proud: 1000 A při 440 V pro výkonový obvod podle IEC 60947, 140 A AC pro signalizační obvod podle IEC 60947-5-1, 250 A DC pro signalizační obvod podle IEC 60947-5-1 - [Icw] jmenovitý krátkodobý výdržný proud: 120 A 500 ms signalizační obvod, 520 A <= 40 °C 10 s výkonový obvod, 100 A 1 s signalizační obvod, 110 A <= 40 °C 10 min výkonový obvod, 260 A <= 40 °C 1 min výkonový obvod, 140 A 100 ms signalizační obvod, 900 A <= 40 °C 1 s výkonový obvod - jmenovitý proud pojistky: 125 A gG při <= 690 V koordinace typ 2 pro výkonový obvod, 10 A gG pro signalizační obvod podle IEC 60947-5-1, 125 A gG při <= 690 V koordinace typ 1 pro výkonový obvod - [Ui] jmenovité izolační napětí: 600 V pro signalizační obvod certifikace UL, 690 V pro signalizační obvod podle IEC 60947-1, 690 V pro výkonový obvod podle IEC 60947-4-1, 600 V pro signalizační obvod certifikace CSA, 600 V pro výkonový obvod certifikace CSA, 600 V pro výkonový obvod certifikace UL - ochraný kryt: ano - montážní držák: lišta, deska - standardy: CSA C22.2 č. 14, IEC 60947-4-1, IEC 60947-5-1, UL 508, EN 60947-4-1, EN 60947-5-1 - certifikace výrobku: CCC, UL, BV, CSA, gL, DNV, LROS (Lloyds register of shipping), RINA, GOST - připojení - svorky: výkonový obvod : svorky pro oka - vnější průměr: 16,5 mm, ovládací obvod : svorky pro oka - vnější průměr: 8 mm - kroutící moment: ovládací obvod : 1,7 N.m - na svorky pro oka - pomocí šroubováku Philips č. 2 šroub : M3,5, ovládací obvod : 1,7 N.m - na svorky pro oka - pomocí šroubováku plochý Ø 6 mm šroub : M3,5, výkonový obvod : 6 N.m - na svorky pro oka šroub : M6 - provozní doba: spínání, 16...24 ms vypínání - úroveň bezpečnosti a spolehlivosti: B10d = 1369863 cyklu stykač s jmenovitým zatížením podle EN/ISO 13849-1, B10d = 20000000 cykly stykač s mechanickým zatížením podle EN/ISO 13849-1 - mechanická životnost: 10 Mcyklů.
  • Značka SCHNEIDER ELECTRIC
Výkonové stykače pro střídavý proud
  • Jmenovité napětí Us při DC 48 - 48 V
  • Typ napětí pro ovládání DC
  • Počet pomocných spín.kontaktů 1
  • Počet pomocných rozp.kontaktů 1
  • Typ připojení hlavního obvodu Ostatní, jiné
  • Počet hlavních spín.kontaktů 4
  • Jmen.provoz.proud Ie AC1, 400V 80 A
