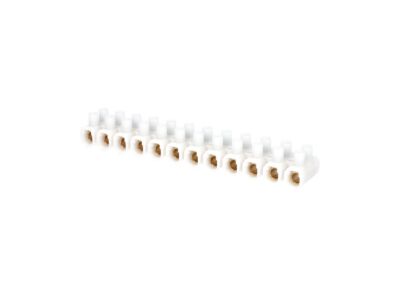

ELECTRO-TERMINAL Svorkovnice instalační EKL 5 E-SVCE, 12x16÷35mm2 T80

main product photo
Obrázek je pouze ilustrativní.

ELECTRO-TERMINAL Svorkovnice instalační EKL 5 E-SVCE, 12x16÷35mm2 T80

Značka
ELECTRO-TERMINAL
Kód ELFETEX
10.508.855
EAN
9006604118920
Kód výrobce
1000035
Přidat k porovnání

Informace o produktu

Ke stažení

Informace o produktu

Svorkovnice instalační EKL 5 E-SVCE - 12 pólová, průřez vodiče 16-35mm2, barva bílá, mosazná, napětí 750V, jmenovitý proud 125A, rozměr 211x29,6x36,4mm. Svorkovnice instalační. Ve šroubové instalační svorkovnici lze propojit vodiče různých průřezů (od 1 mm2 až po 35 mm2) a to buďto s pevným jádrem a nebo i laněné vodiče s dutinkou. Pod jedním šroubem lze upevnit jeden vodič. Vyrábí se v 6ti velikostech plastových (polypropylenových) pouzder s ocelovou svorkou s povrchovou úpravou. Max. zatížitelnost se liší dle typu od 24 A až po 125 A. Jmenovité napětí 450 V až 750 V. Instalační svorkovnice lze jednoduše lámat na požadovaný počet pólů pootočením. Barevné provedení je bílé nebo černé. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
  • Značka ELECTRO-TERMINAL
Jedno- a vícepólové svorkovnice
  • Vzdálenost otvoru uprostřed 18 mm
  • Připoj.vodič lanko s dutinkou 16 - 25 mm²
  • Připoj.vodič drát jednožilový 16 - 35 mm²
  • Jmenovitý proud In 125 A
  • Jmenovité napětí 750 V
  • Druh elektrického připojení 1 Kolíkové připojení
  • Druh elektrického připojení 2 Šroubová svorka
  • Počet pólů 12
  • Počet připojovacích bodů na pólu 2
  • Způsob montáže Přímá montáž
  • Materiál izolačního tělesa Termoplast
  • Barva Bílá
  • Šířka 211 mm
  • Výška 30 mm
  • Výška 37 mm
  • Průhledný Ne
  • Provedení zkoušené proti explozi Ex e Ne
