Kód ELFETEX
10.566.273

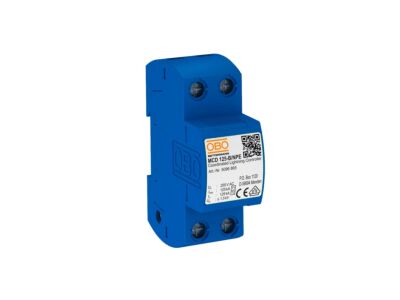

OBO BETTERMANN CoordinatedLightningController MCD 125-B NPE
Informace o produktu
Kombinovaný svodič typu 1 + 2, N-PE pro použití v sítích TN-S a TT.
MCD 125-B/NPE: koordinované N-PE jiskřiště typu 1+2 podle EN 61643-11. Pro rozhraní mezi 0 a 2 (LPZ) podle koncepce zón ochrany před bleskem podle IEC 62305, resp. DIN VDE 0185-305.
• Svodová schopnost 125 kA (10/350 µs)
• Vhodné i před elektroměr
• Včetně krytek s označením přípojného místa
• Ochranná úroveň < 1,5 kV, umožňuje přímou ochranu přístrojů
• Uzavřené, nevyfukující jiskřiště
Použití: průmyslová zařízení a budovy s vnější ochranou před bleskem tříd I až IV.
- Značka OBO BETTERMANN
Svodiče bleskových proudů typ 1 (ochrana napájecí sítě)
- Bleskový impulsní proud (10/350) 125 kA
- Jmenovitý svodový rázový proud (8/20) 125 kA
- Max. trvalé napětí AC 255 V
- Jmenovité napětí AC 230 V
- Zhášecí schopnost následného proudu 0.1 kA
- Způsob montáže DIN lišta 35 mm
- Montážní velikost 2 TE
- Signalizace na zařízení Bez
- Testovací třída typ 1 Ano
- Vyfukovací Ne
- Stupeň krytí (IP) IP20
- Max.průměr neohebného vodiče (jedno/více žilový) 50 mm²
- Forma sítě DC Ne
- Forma sítě IT Ne
- Forma sítě TN Ano
- Forma sítě TN-C Ne
- Forma sítě TN-S Ano
- Forma sítě TT Ano
- Forma sítě jiná Ne
- Forma sítě TN-C-S Ano
