Kód ELFETEX
11.371.998

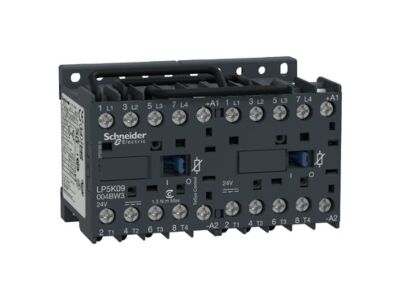

SCHNEIDER LP5K09004BW3 Rever.miniStykač se sníž.př
Recyklační poplatek vč. DPH
0,54 Kč
Informace o produktu
TeSys K reverzační stykač LP5-K, 4p -AC-1, <= 440 V 20A, cívka 24 V DC. řada: TeSys - označení výrobku: TeSys K - typ produktu nebo součásti: přepínací stykač - označení přístroje: LP5K - použití zařízení: ovládání - použití stykače: odporová zátěž - kategorie použití: AC-1 - úprava zařízení: s předmont. reverzační sběrnicí - popis pólů: 4P - složení kontaktů: 4 Z - [Ie] jmenovitý pracovní proud: 20 A (<= 50 °C) při <= 440 V AC AC-1 pro výkonový obvod, 16 A (<= 70 °C) při 690 V AC AC-1 pro výkonový obvod - kategorie přepětí: III - Irms jmen.zapínací proud: 110 A AC pro výkonový obvod podle NF C 63-110, 110 A AC pro výkonový obvod podle IEC 60947 - jmenovitá vypínací schopnost: 110 A při 220...230 V podle IEC 60947, 110 A při 415 V podle IEC 60947, 80 A při 500 V podle IEC 60947, 110 A při 380...400 V podle IEC 60947, 110 A při 440 V podle IEC 60947, 70 A při 660...690 V podle IEC 60947 - [Icw] jmenovitý krátkodobý výdržný proud: 40 A <= 50 °C 3 min výkonový obvod, 85 A <= 50 °C 5 s výkonový obvod, 20 A <= 50 °C >= 15 min výkonový obvod, 60 A <= 50 °C 30 s výkonový obvod, 45 A <= 50 °C 1 min výkonový obvod, 80 A <= 50 °C 10 s výkonový obvod, 90 A <= 50 °C 1 s výkonový obvod - jmenovitý proud pojistky: 25 A aM pro výkonový obvod, 25 A gG při <= 440 V pro výkonový obvod - [Ui] jmenovité izolační napětí: 600 V pro výkonový obvod podle UL 508, 690 V pro výkonový obvod podle IEC 60947-4-1, 600 V pro výkonový obvod podle CSA C22.2 č. 14 - typ blokování: mechanické - montážní držák: deska, lišta - standardy: IEC 60947, NF C 63-110, VDE 0660, BS 5424 - certifikace výrobku: CSA, UL - připojení - svorky: šroubové svorky 1 kabel(y) 0,34...2,5 mm² - tuhost kabelu: ohebný - ano kabelová koncovka, šroubové svorky 2 kabel(y) 1,5...4 mm² - tuhost kabelu: pevný, šroubové svorky 1 kabel(y) 0,75...4 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, šroubové svorky 1 kabel(y) 1,5...4 mm² - tuhost kabelu: pevný, šroubové svorky 2 kabel(y) 0,34...1,5 mm² - tuhost kabelu: ohebný - ano kabelová koncovka, šroubové svorky 2 kabel(y) 0,75...4 mm² - tuhost kabelu: ohebný - ne kabelová koncovka - kroutící moment: 1,3 N.m - na šroubové svorky - pomocí šroubováku plochý Ø 6 mm, 1,3 N.m - na šroubové svorky - pomocí šroubováku Philips č. 2 - provozní doba: 10...20 ms vypnutí napájení cívky a rozpojení 1Z, 30...40 ms zapnutí napájení cívky a sepnutí 1Z - úroveň bezpečnosti a spolehlivosti: B10d = 20000000 cykly stykač s mechanickým zatížením podle EN/ISO 13849-1, B10d = 1369863 cyklu stykač s jmenovitým zatížením podle EN/ISO 13849-1 - mechanická životnost: 5 Mcyklů.
- Značka SCHNEIDER ELECTRIC
Stykačové kombinace
- Jmenovité napětí Us při DC 24 - 24 V
- Typ napětí pro ovládání DC
- Typ připojení hlavního obvodu Šroubová svorka
- Stupeň krytí (IP) IP20
- Druh ochrany ( NEMA) Ostatní, jiné
- Jmen.provoz.proud Ie AC3, 400V 9 A
