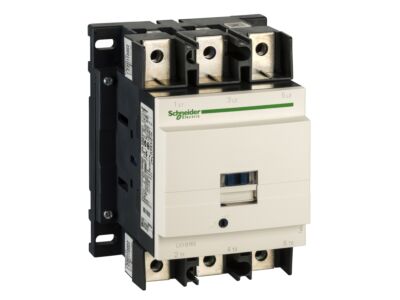

SCHNEIDER Stykač LC1D1506BD 150A 24VDC

TeSys D stykač, 3p(3Z), AC-3, <= 440 V 150A, 24 V DC cívka. řada: TeSys - označení výrobku: TeSys D - typ produktu nebo součásti: stykač - označení přístroje: LC1D - použití stykače: odporová zátěž, ovládání motoru - kategorie použití: AC-4, AC-1, AC-3 - popis pólů: 3P - složení kontaktů: 3 Z - [Ue] jmenovité pracovní napětí: <= 300 V DC pro výkonový obvod, <= 1000 V AC 25...400 Hz pro výkonový obvod - [Ie] jmenovitý pracovní proud: 150 A (<= 60 °C) při <= 440 V AC AC-3 pro výkonový obvod, 200 A (<= 60 °C) při <= 440 V AC AC-1 pro výkonový obvod - výkon motoru (hp): 125 hp při 575/600 V AC 50/60 Hz pro 3 fáz. motory, 50 hp při 230/240 V AC 50/60 Hz pro 3 fáz. motory, 100 hp při 460/480 V AC 50/60 Hz pro 3 fáz. motory, 40 hp při 200/208 V AC 50/60 Hz pro 3 fáz. motory - složení pomocného kontaktu: 1 Z + 1 V - kategorie přepětí: III - Irms jmen.zapínací proud: 140 A AC pro signalizační obvod podle IEC 60947-5-1, 250 A DC pro signalizační obvod podle IEC 60947-5-1, 1660 A při 440 V pro výkonový obvod podle IEC 60947 - [Icw] jmenovitý krátkodobý výdržný proud: 250 A <= 40 °C 10 min výkonový obvod, 120 A 500 ms signalizační obvod, 140 A 100 ms signalizační obvod, 580 A <= 40 °C 1 min výkonový obvod, 100 A 1 s signalizační obvod, 1200 A <= 40 °C 10 s výkonový obvod, 1400 A <= 40 °C 1 s výkonový obvod - jmenovitý proud pojistky: 10 A gG pro signalizační obvod podle IEC 60947-5-1, 250 A gG při <= 690 V koordinace typ 2 pro výkonový obvod, 315 A gG při <= 690 V koordinace typ 1 pro výkonový obvod - [Ui] jmenovité izolační napětí: 1000 V pro výkonový obvod podle IEC 60947-4-1, 600 V pro signalizační obvod certifikace CSA, 600 V pro signalizační obvod certifikace UL, 600 V pro výkonový obvod certifikace CSA, 600 V pro výkonový obvod certifikace UL, 690 V pro signalizační obvod podle IEC 60947-1 - elektrická životnost: 1 Mcyklů 200 A AC-1 při Ue <= 440 V, 0,85 mil. cyklu 150 A AC-3 při Ue <= 440 V - ztrátový výkon na pól: 13,5 W AC-3, 24 W AC-1 - ochraný kryt: ano - montážní držák: lišta, deska - standardy: UL 508, EN 60947-5-1, CSA C22.2 č. 14, EN 60947-4-1, IEC 60947-4-1, IEC 60947-5-1 - certifikace výrobku: DNV, GOST, CCC, RINA, BV, CSA, gL, LROS (Lloyds register of shipping), UL - připojení - svorky: výkonový obvod : sběrnice 1 5 x 25 mm, ovládací obvod : svorky pro oka - vnější průměr: 8 mm, výkonový obvod : svorky pro oka - vnější průměr: 25 mm - kroutící moment: ovládací obvod : 1,2 N.m - na svorky pro oka - pomocí šroubováku Philips č. 2 šroub : M3,5, výkonový obvod : 12 N.m - na sběrnice šestihranný 13 mm šroub : M8, výkonový obvod : 12 N.m - na svorky pro oka šestihranný 13 mm šroub : M8, ovládací obvod : 1,2 N.m - na svorky pro oka - pomocí šroubováku plochý Ø 6 mm šroub : M3,5 - provozní doba: 20...35 ms spínání, 40...75 ms vypínání - úroveň bezpečnosti a spolehlivosti: B10d = 20000000 cykly stykač s mechanickým zatížením podle EN/ISO 13849-1, B10d = 1369863 cyklu stykač s jmenovitým zatížením podle EN/ISO 13849-1 - mechanická životnost: 8 Mcyklů.
