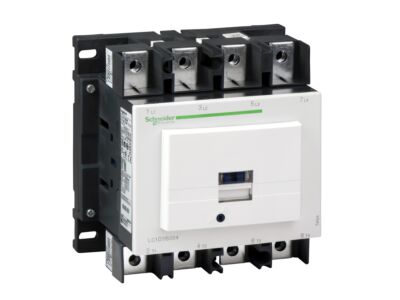

SCHNEIDER "LC1D1150046P7 Stykač 4P (4"Z") 200A v

TeSys D stykač, 4p(4Z), AC-1, <= 440 V 200A, 230 V AC cívka. řada: TeSys - označení výrobku: TeSys D - typ produktu nebo součásti: stykač - označení přístroje: LC1D - použití stykače: odporová zátěž - kategorie použití: AC-1 - popis pólů: 4P - složení kontaktů: 4 Z - [Ue] jmenovité pracovní napětí: <= 460 V DC pro výkonový obvod, <= 1000 V AC 25...400 Hz pro výkonový obvod - kategorie přepětí: III - [Icw] jmenovitý krátkodobý výdržný proud: 1100 A <= 40 °C 1 s výkonový obvod, 550 A <= 40 °C 1 min výkonový obvod, 950 A <= 40 °C 10 s výkonový obvod, 250 A <= 40 °C 10 min výkonový obvod - jmenovitý proud pojistky: 250 A gG při <= 690 V koordinace typ 1 pro výkonový obvod, 200 A gG při <= 690 V koordinace typ 2 pro výkonový obvod - [Ui] jmenovité izolační napětí: 1000 V pro výkonový obvod podle IEC 60947-4-1, 600 V pro výkonový obvod certifikace UL, 600 V pro výkonový obvod certifikace CSA - ochraný kryt: ano - montážní držák: deska, lišta - standardy: CSA C22.2 č. 14, IEC 60947-4-1, IEC 60947-5-1, UL 508, EN 60947-4-1, EN 60947-5-1 - certifikace výrobku: LROS (Lloyds register of shipping), RINA, UL, CSA, BV, gL, GOST, CCC, DNV - kroutící moment: ovládací obvod : 1,2 N.m - na svorky pro oka - pomocí šroubováku plochý Ø 6 mm šroub : M3,5, ovládací obvod : 1,2 N.m - na svorky pro oka - pomocí šroubováku Philips č. 2 šroub : M3,5, výkonový obvod : 12 N.m - na sběrnice šestihranný 13 mm šroub : M8, výkonový obvod : 12 N.m - na svorky pro oka šestihranný 13 mm šroub : M8 - provozní doba: 6...20 ms vypínání, 20...50 ms spínání - úroveň bezpečnosti a spolehlivosti: B10d = 20000000 cykly stykač s mechanickým zatížením podle EN/ISO 13849-1, B10d = 1369863 cyklu stykač s jmenovitým zatížením podle EN/ISO 13849-1 - mechanická životnost: 8 Mcyklů.
