Kód ELFETEX
10.391.213

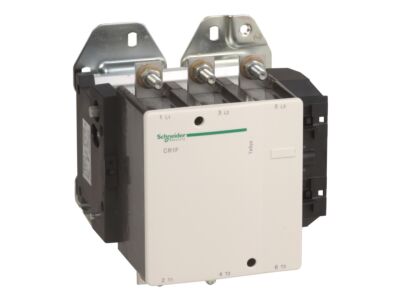

SCHNEIDER CR1F400F7 Stykač S MAGN. PŘIDRŽENÍM 400A
Recyklační poplatek vč. DPH
11,01 Kč
Informace o produktu
TeSys F bistabilní stykač, 3p(3Z), 400A, 110 V AC/DC cívka. řada: TeSys - označení výrobku: TeSys F - typ produktu nebo součásti: stykač s aretací - označení přístroje: CR1F - použití zařízení: ovládání - použití stykače: ovládání motoru, odporová zátěž - kategorie použití: AC-3, AC-1, AC-4 - popis pólů: 3P - složení kontaktů: 3 Z - [Ie] jmenovitý pracovní proud: 400 A (<= 40 °C) při <= 440 V AC AC-3, 370 A (<= 40 °C) při <= 440 V AC AC-4, 500 A (<= 40 °C) při <= 440 V AC AC-1 - typ ovládacího obvodu: AC 50...400 Hz, DC standardní - [Uc] napětí ovládacího obvodu: 110 V AC 50...400 Hz, 110 V DC - jmenovitá vypínací schopnost: 3000 A při 660/690 V, 1200 A při 1000 V, 3500 A při 500 V, 4000 A při 220...440 V - [Icw] jmenovitý krátkodobý výdržný proud: 3600 A <= 40 °C 10 s, 3600 A <= 40 °C 5 s, 1200 A <= 40 °C 3 min, 1000 A <= 40 °C 10 min, 1700 A <= 40 °C 1 min, 3600 A <= 40 °C 1 s, 2400 A <= 40 °C 30 s - jmenovitý proud pojistky: 400 A aM při <= 440 V, 500 A BS88 při <= 440 V, 500 A gG při <= 440 V - [Ui] jmenovité izolační napětí: 1000 V podle BS 775, 1500 V podle VDE 0110 skupina C, 1000 V podle IEC 60158-1, 1000 V podle IEC 60947-4 - ztrátový výkon na pól: 70 W AC-1, 45 W AC-3 - připojení - svorky: výkonový obvod : šroubové spojení, sběrnice 2 x (30 x 5 mm), svorky pro oka 2 kabel(y) 150 mm² - provozní doba: 50...100 ms odaretování, 40...75 ms aretovaný - mechanická životnost: 1 Mcyklů.
- Značka SCHNEIDER ELECTRIC
Výkonové stykače pro střídavý proud
- Jmen. napájecí napětí AC 50Hz 110 - 110 V
- Jmen. napájecí napětí AC 60Hz 110 - 110 V
- Jmenovité napětí Us při DC 110 - 110 V
- Typ napětí pro ovládání AC / DC
- Jmen.provoz.proud Ie AC1, 400V 500 A
- Jmen.provoz.proud Ie AC3, 400V 400 A
- Jmenovitý výkon při AC3, 400 V 200 kW
- Měřený provozní proud Ie při AC-4,400 V 150 A
- Měřený provozní výkon Ie při AC-4,400 V 75 kW
- Typ připojení hlavního obvodu Šroubový třmen
- Počet hlavních spín.kontaktů 3
