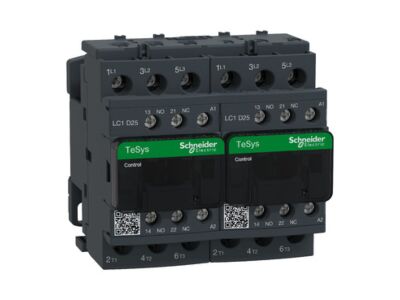

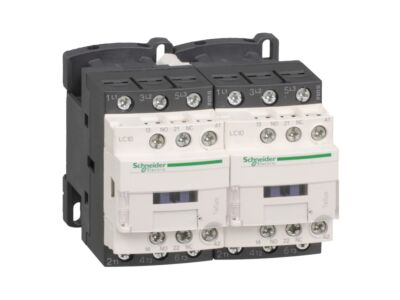

SCHNEIDER Stykač LC2D25E7 48VAC

TeSys D reverzační stykač, 3p(3Z), AC-3, <= 440 V 25A, 48 V AC cívka. řada: TeSys - označení výrobku: TeSys D - označení přístroje: LC2D - použití stykače: odporová zátěž, ovládání motoru - kategorie použití: AC-1, AC-3 - úprava zařízení: s předmont. reverzační sběrnicí - popis pólů: 3P - složení kontaktů: 3 Z - [Ue] jmenovité pracovní napětí: <= 690 V AC 25...400 Hz pro výkonový obvod, <= 300 V DC pro výkonový obvod - [Ie] jmenovitý pracovní proud: 40 A (<= 60 °C) při <= 440 V AC AC-1 pro výkonový obvod, 25 A (<= 60 °C) při <= 440 V AC AC-3 pro výkonový obvod - výkon motoru (kW): 15 kW při 500 V AC 50/60 Hz, 15 kW při 660...690 V AC 50/60 Hz, 11 kW při 415...440 V AC 50/60 Hz, 5,5 kW při 220...230 V AC 50/60 Hz, 11 kW při 380...400 V AC 50/60 Hz - výkon motoru (hp): 20 hp při 575/600 V AC 50/60 Hz pro 3 fáz. motory, 5 hp při 200/208 V AC 50/60 Hz pro 3 fáz. motory, 7,5 hp při 230/240 V AC 50/60 Hz pro 3 fáz. motory, 2 hp při 115 V AC 50/60 Hz pro 1 fáz. motory, 15 hp při 460/480 V AC 50/60 Hz pro 3 fáz. motory, 3 hp při 230/240 V AC 50/60 Hz pro 1 fáz. motory - složení pomocného kontaktu: 1 Z + 1 V - kategorie přepětí: III - [Ith] jmenovitý tepelný proud: 10 A při <= 60 °C pro signalizační obvod, 40 A při <= 60 °C pro výkonový obvod - Irms jmen.zapínací proud: 140 A AC pro signalizační obvod podle IEC 60947-5-1, 250 A DC pro signalizační obvod podle IEC 60947-5-1, 450 A při 440 V pro výkonový obvod podle IEC 60947 - [Icw] jmenovitý krátkodobý výdržný proud: 120 A <= 40 °C 1 min výkonový obvod, 120 A 500 ms signalizační obvod, 140 A 100 ms signalizační obvod, 240 A <= 40 °C 10 s výkonový obvod, 100 A 1 s signalizační obvod, 50 A <= 40 °C 10 min výkonový obvod, 380 A <= 40 °C 1 s výkonový obvod - jmenovitý proud pojistky: 10 A gG pro signalizační obvod podle IEC 60947-5-1, 40 A gG při <= 690 V koordinace typ 2 pro výkonový obvod, 63 A gG při <= 690 V koordinace typ 1 pro výkonový obvod - [Ui] jmenovité izolační napětí: 600 V pro signalizační obvod certifikace UL, 600 V pro výkonový obvod certifikace UL, 690 V pro signalizační obvod podle IEC 60947-1, 690 V pro výkonový obvod podle IEC 60947-4-1, 600 V pro výkonový obvod certifikace CSA, 600 V pro signalizační obvod certifikace CSA - elektrická životnost: 1,65 mil. cyklu 25 A AC-3 při Ue <= 440 V, 1,4 mil. cyklu 40 A AC-1 při Ue <= 440 V - ztrátový výkon na pól: 1,25 W AC-3, 3,2 W AC-1 - ochraný kryt: ano - typ blokování: mechanické - montážní držák: deska, lišta - standardy: IEC 60947-4-1, IEC 60947-5-1, UL 508, CSA C22.2 č. 14, EN 60947-4-1, EN 60947-5-1 - certifikace výrobku: BV, gL, LROS (Lloyds register of shipping), RINA, UL, CSA, DNV, CCC, GOST - připojení - svorky: ovládací obvod : šroubové svorky 2 kabel(y) 1...2,5 mm² - tuhost kabelu: ohebný - ano kabelová koncovka, ovládací obvod : šroubové svorky 2 kabel(y) 1...4 mm² - tuhost kabelu: pevný - ne kabelová koncovka, výkonový obvod : šroubové svorky 1 kabel(y) 1,5...10 mm² - tuhost kabelu: pevný - ne kabelová koncovka, výkonový obvod : šroubové svorky 2 kabel(y) 2,5...10 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, ovládací obvod : šroubové svorky 2 kabel(y) 1...4 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, výkonový obvod : šroubové svorky 1 kabel(y) 1...10 mm² - tuhost kabelu: ohebný - s kabelovou koncovkou, výkonový obvod : šroubové svorky 2 kabel(y) 1,5...6 mm² - tuhost kabelu: ohebný - ano kabelová koncovka, ovládací obvod : šroubové svorky 1 kabel(y) 1...4 mm² - tuhost kabelu: ohebný - ano kabelová koncovka, výkonový obvod : šroubové svorky 1 kabel(y) 2,5...10 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, výkonový obvod : šroubové svorky 2 kabel(y) 2,5...10 mm² - tuhost kabelu: pevný - ne kabelová koncovka, ovládací obvod : šroubové svorky 1 kabel(y) 1...4 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, ovládací obvod : šroubové svorky 1 kabel(y) 1...4 mm² - tuhost kabelu: pevný - ne kabelová koncovka - kroutící moment: ovládací obvod : 1,7 N.m - na šroubové svorky - pomocí šroubováku Philips č. 2, ovládací obvod : 1,7 N.m - na šroubové svorky - pomocí šroubováku plochý Ø 6 mm, výkonový obvod : 2,5 N.m - na šroubové svorky - pomocí šroubováku Philips č. 2, výkonový obvod : 2,5 N.m - na šroubové svorky - pomocí šroubováku plochý Ø 6 mm - provozní doba: 12...22 ms spínání, 4...19 ms vypínání - úroveň bezpečnosti a spolehlivosti: B10d = 1369863 cyklu stykač s jmenovitým zatížením podle EN/ISO 13849-1, B10d = 20000000 cykly stykač s mechanickým zatížením podle EN/ISO 13849-1 - mechanická životnost: 15 Mcyklů.
