Kód ELFETEX
10.092.911

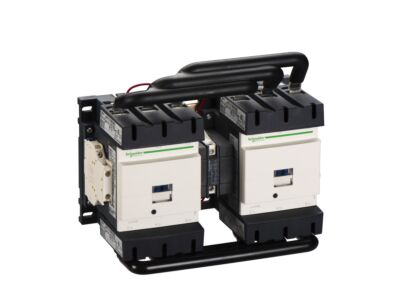

SCHNEIDER LC2D150M7 Reverzační Stykač 150A 1"Z"
Recyklační poplatek vč. DPH
7,87 Kč
Informace o produktu
TeSys D reverzační stykač, 3p(3Z), AC-3, <= 440 V 150A, 220 V AC cívka. řada: TeSys - označení výrobku: TeSys D - označení přístroje: LC2D - použití stykače: odporová zátěž, ovládání motoru - kategorie použití: AC-3, AC-1 - úprava zařízení: s předmont. reverzační sběrnicí - popis pólů: 3P - složení kontaktů: 3 Z - [Ue] jmenovité pracovní napětí: <= 1000 V AC 25...400 Hz pro výkonový obvod, <= 300 V DC pro výkonový obvod - [Ie] jmenovitý pracovní proud: 200 A (<= 60 °C) při <= 440 V AC AC-1 pro výkonový obvod, 150 A (<= 60 °C) při <= 440 V AC AC-3 pro výkonový obvod - výkon motoru (kW): 40 kW při 220...230 V AC 50/60 Hz, 75 kW při 380...400 V AC 50/60 Hz, 80 kW při 415...440 V AC 50/60 Hz, 90 kW při 500 V AC 50/60 Hz, 100 kW při 660...690 V AC 50/60 Hz, 75 kW při 1000 V AC 50/60 Hz - výkon motoru (hp): 100 hp při 460/480 V AC 50/60 Hz pro 3 fáz. motory, 40 hp při 200/208 V AC 50/60 Hz pro 3 fáz. motory, 50 hp při 230/240 V AC 50/60 Hz pro 3 fáz. motory, 125 hp při 575/600 V AC 50/60 Hz pro 3 fáz. motory - složení pomocného kontaktu: 1 Z + 1 V - kategorie přepětí: III - Irms jmen.zapínací proud: 250 A DC pro signalizační obvod podle IEC 60947-5-1, 1660 A při 440 V pro výkonový obvod podle IEC 60947, 140 A AC pro signalizační obvod podle IEC 60947-5-1 - [Icw] jmenovitý krátkodobý výdržný proud: 100 A 1 s signalizační obvod, 120 A 500 ms signalizační obvod, 1200 A <= 40 °C 10 s výkonový obvod, 580 A <= 40 °C 1 min výkonový obvod, 1400 A <= 40 °C 1 s výkonový obvod, 140 A 100 ms signalizační obvod, 250 A <= 40 °C 10 min výkonový obvod - jmenovitý proud pojistky: 315 A gG při <= 690 V koordinace typ 1 pro výkonový obvod, 250 A gG při <= 690 V koordinace typ 2 pro výkonový obvod, 10 A gG pro signalizační obvod podle IEC 60947-5-1 - [Ui] jmenovité izolační napětí: 600 V pro signalizační obvod certifikace CSA, 600 V pro signalizační obvod certifikace UL, 1000 V pro výkonový obvod podle IEC 60947-4-1, 600 V pro výkonový obvod certifikace CSA, 600 V pro výkonový obvod certifikace UL, 690 V pro signalizační obvod podle IEC 60947-1 - elektrická životnost: 0,85 mil. cyklu 150 A AC-3 <= 440 V - ztrátový výkon na pól: 24 W AC-1, 13,5 W AC-3 - ochraný kryt: ano - typ blokování: elektrické, mechanické - montážní držák: lišta, deska - standardy: CSA C22.2 č. 14, EN 60947-4-1, IEC 60947-4-1, UL 508, EN 60947-5-1, IEC 60947-5-1 - certifikace výrobku: CCC, EAC, UL, BV, CSA, gL, DNV, RINA - připojení - svorky: ovládací obvod : šroubové svorky 1 kabel(y) 1...2,5 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, ovládací obvod : šroubové svorky 2 kabel(y) 1...2,5 mm² - tuhost kabelu: ohebný - ano kabelová koncovka, ovládací obvod : šroubové svorky 2 kabel(y) 1...2,5 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, ovládací obvod : šroubové svorky 2 kabel(y) 1...2,5 mm² - tuhost kabelu: pevný - ne kabelová koncovka, výkonový obvod : konektor 1 kabel(y) 10...120 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, výkonový obvod : konektor 1 kabel(y) 10...120 mm² - tuhost kabelu: pevný - ne kabelová koncovka, výkonový obvod : konektor 2 kabel(y) 10...50 mm² - tuhost kabelu: ohebný - ano kabelová koncovka, výkonový obvod : konektor 2 kabel(y) 10...50 mm² - tuhost kabelu: pevný - ne kabelová koncovka, výkonový obvod : konektor 2 kabel(y) 10...50 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, výkonový obvod : konektor 1 kabel(y) 10...120 mm² - tuhost kabelu: ohebný - ano kabelová koncovka, ovládací obvod : šroubové svorky 1 kabel(y) 1...2,5 mm² - tuhost kabelu: ohebný - ano kabelová koncovka, ovládací obvod : šroubové svorky 1 kabel(y) 1...2,5 mm² - tuhost kabelu: pevný - ne kabelová koncovka - kroutící moment: ovládací obvod : 1,2 N.m - na šroubové svorky - pomocí šroubováku Philips č. 2, výkonový obvod : 12 N.m - na konektor šestihranný 4 mm, ovládací obvod : 1,2 N.m - na šroubové svorky - pomocí šroubováku plochý Ø 6 mm - provozní doba: 40...75 ms vypínání, 20...35 ms spínání - úroveň bezpečnosti a spolehlivosti: B10d = 1369863 cyklu stykač s jmenovitým zatížením podle EN/ISO 13849-1, B10d = 20000000 cykly stykač s mechanickým zatížením podle EN/ISO 13849-1.
- Značka SCHNEIDER ELECTRIC
Stykačové kombinace
- Funkce Reverzní stykač
- Jmen. napájecí napětí AC 50Hz 220 - 220 V
- Jmen. napájecí napětí AC 60Hz 220 - 220 V
- Typ napětí pro ovládání AC
- Jmen.provoz.proud Ie AC3, 400V 150 A
- Jmenovitý výkon při AC3, 400 V 75 kW
- Typ připojení hlavního obvodu Šroubová svorka
- Stupeň krytí (IP) IP20
- Druh ochrany ( NEMA) Ostatní, jiné
- Měřený pracovní výkon NEMA 74.6 kW
