Svorka A161196

Svorka A161196

Značka
ELEKTRO BEČOV
Kód ELFETEX
10.228.079
EAN
8595155001894
Kód výrobce
A161196

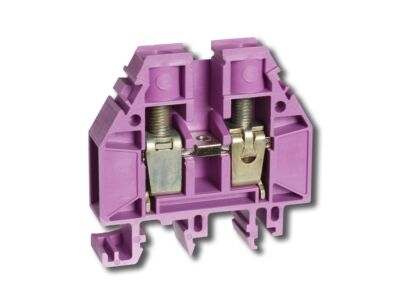

Obrázek je pouze ilustrativní.

Informace o produktu

Ke stažení

Informace o produktu

Jednopólové řadové svorky RSA jsou určeny do všech segmentů elektrotechnického průmyslu pro spojování elektrických obvodů malého a nízkého napětí měděnými, eventuálně hliníkovými vodiči, v rozsahu od 0,5 mm2 do 95 mm2. Svorky je možné označit průběžnými páskami, označovacími multikartami, či krytkami s výstražnými symboly. Pro účely obecného propojení, rozvodu polarity či výkonové energie jsou v nabídce různé druhy propojek. Pro jednoduchou kontrolu napětí až po různé kontroly (např. kontinuity, dielektrické atd.) jsou v nabídce měřící zdířky. Svorky je možné aplikovat dle ČSN 33 2000-5-51 ed. 3 v prostředí s vnějšími vlivy AB 7, AF 2. Řadové svorky RSA 2,5 A až RSA 35 A jsou ověřeny klimatickou zkouškou do teploty prostředí -40 ÷ +105 °C. Svorky mají obecně krytí IP 20. U typu RSA 35 A je nutno pro dosažení krytí IP 20 použít doplňující příslušenství - boční krytku v případě, že ve svorce není zapojen vodič nebo je zapojen vodič průřezu 10 mm2 a menší – jinak má svorka krytí IP 10. RSA 70 A má IP 10. Svorky RSA 2,5 A ÷ RSA 35 A mají jmenovité izolační napětí 1000 V AC / 1500 V DC.
  • Značka ELEKTRO BEČOV
Průchozí svorkovnice
  • Připoj.vodič drát jednožilový 1.5 - 25 mm²
  • Připoj.vodič drát vícežilový 1.5 - 16 mm²
  • Jmenovitý proud In 76 A
  • Jmenovité napětí 1000 V
  • Druh elektrického připojení 1 Šroubová svorka
  • Počet pater 1
  • Počet připojovacích bodů na úrovni 2
  • Způsob montáže DIN /G-lišta
  • Materiál izolačního tělesa Termoplast
  • Rozsah provozních teplot -40 - 105 °C
  • Třída hořlavosti izolačního materiálu dle UL94 V0
  • Barva Ostatní, jiné
  • Uzavírací deska nutná Ano
  • Připoj.vodič lanko s dutinkou 1.5 - 16 mm²
  • Interní přemostění Ne
  • Provedení zkoušené proti explozi Ex e Ne
