Kód ELFETEX
10.079.606

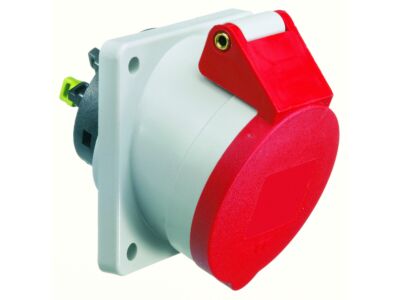

BALS Zásuvka 12741 16A 5P/400V IP44
Informace o produktu
CEE zásuvka vestavná šikmá, Quick-Connect
16A 5p (3P+N+PE) 400V (200/346 do 240/415V~) 6h IP44
frekvence: 50 a 60Hz
kód barvy: červená RAL 3000
kontakty: nosič kontaktů je vyroben z polyamidu, kontakty jsou vyrobeny z mosazi
maximální průřez vodiče: 4,0 mm2
materiál krytu: polyamid
způsob připojení: bezšroubové pružinové klecové svorky
barva: víčko sklopné červené, kryt šedý
rozměry: výška 90 mm, šířka 71 mm, hloubka 96 mm
rozměr příruby: svisle 87 mm, vodorovně 71 mm
rozteč montážních otvorů: vodorovně 70 mm, svisle 52 mm
další technické vlastnosti:
sklon 20°
bezšroubové připojení vodičů QUICK-CONNECT je ověřený, trvanlivý, bezpečný a zcela bezúdržbový systém odolný proti nárazům, vibracím a výkyvům teplot. QUICK-CONNECT s optimálně nastaveným přítlakem svorky na připojovaný vodič zcela eliminuje nedostatky šroubových spojení (možnost přetažení, nebo nedotažení šroubků, slaněné vodiče není třeba ukončovat dutinkami)
barevné označení vstupů, pro správné zapojení jednotlivých vodičů (dodržení sledu fází u třífázové elektrické soustavy)
- Značka BALS
Vestavné zásuvky CEE
- číslo RAL 3000
- Kabelová průchodka Ostatní, jiné
- Počet pólů 5
- Materiál Plast
- Proud IEC 16
- Technologie propojení Bezšroubová svorka bezzávitová
- Směr propojení Úhlový
- Stupeň krytí (IP) IP44
- Pozice na hodinách 6 h
- Barevný kód, Identifikační barva Červená
- Napětí podle ČSN EN 60309-2 400 V (50 Hz 60) červená
- Vertikální odstup vrtacího otvoru 70 mm
- Horizontální odstup vrtacího otvoru 52 mm
- Vertikální rozměr příruby 87 mm
- Horizontální rozměr příruby 71 mm
