Kód ELFETEX
10.092.911

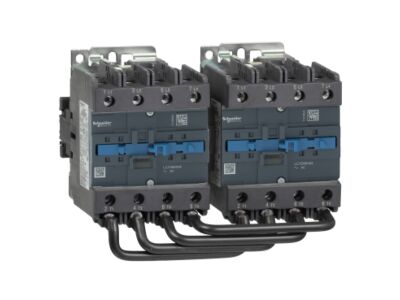

SCHNEIDER Stykač LC2D80004P7 230VAC
Recyklační poplatek vč. DPH
4,71 Kč
Informace o produktu
TeSys D reverzační stykač, 4p(4Z), AC-1, <= 440 V 125A, 230 V AC cívka. řada: TeSys - označení výrobku: TeSys D - typ produktu nebo součásti: přepínací stykač - označení přístroje: LC2D - použití stykače: odporová zátěž - kategorie použití: AC-1 - popis pólů: 4P - složení kontaktů: 4 Z - [Ue] jmenovité pracovní napětí: <= 1000 V AC 25...400 Hz pro výkonový obvod, <= 300 V DC pro výkonový obvod - kategorie přepětí: III - [Icw] jmenovitý krátkodobý výdržný proud: 135 A <= 40 °C 10 min výkonový obvod, 320 A <= 40 °C 1 min výkonový obvod, 640 A <= 40 °C 10 s výkonový obvod, 990 A <= 40 °C 1 s výkonový obvod - jmenovitý proud pojistky: 160 A gG při <= 690 V koordinace typ 2 pro výkonový obvod, 200 A gG při <= 690 V koordinace typ 1 pro výkonový obvod - [Ui] jmenovité izolační napětí: 600 V pro výkonový obvod certifikace UL, 600 V pro výkonový obvod certifikace CSA, 1000 V pro výkonový obvod podle IEC 60947-4-1 - ochraný kryt: ne - typ blokování: mechanické - montážní držák: deska, lišta - standardy: IEC 60947-4-1, IEC 60947-5-1, CSA C22.2 č. 14, EN 60947-4-1, EN 60947-5-1, UL 508 - certifikace výrobku: DNV, LROS (Lloyds register of shipping), BV, CSA, gL, RINA, UL, CCC, GOST - připojení - svorky: ovládací obvod : šroubové svorky 2 kabel(y) 1...2,5 mm² - tuhost kabelu: ohebný - ano kabelová koncovka, ovládací obvod : šroubové svorky 2 kabel(y) 1...4 mm² - tuhost kabelu: pevný - ne kabelová koncovka, výkonový obvod : konektor 1 kabel(y) 4...50 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, výkonový obvod : konektor 1 kabel(y) 4...50 mm² - tuhost kabelu: pevný - ne kabelová koncovka, ovládací obvod : šroubové svorky 1 kabel(y) 1...2,5 mm² - tuhost kabelu: ohebný - ano kabelová koncovka, ovládací obvod : šroubové svorky 1 kabel(y) 1...4 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, ovládací obvod : šroubové svorky 1 kabel(y) 1...4 mm² - tuhost kabelu: pevný - ne kabelová koncovka, výkonový obvod : konektor 2 kabel(y) 4...25 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, výkonový obvod : konektor 2 kabel(y) 4...25 mm² - tuhost kabelu: pevný - ne kabelová koncovka, výkonový obvod : konektor 1 kabel(y) 4...50 mm² - tuhost kabelu: ohebný - ano kabelová koncovka, ovládací obvod : šroubové svorky 2 kabel(y) 1...4 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, výkonový obvod : konektor 2 kabel(y) 4...16 mm² - tuhost kabelu: ohebný - ano kabelová koncovka - kroutící moment: ovládací obvod : 1,2 N.m - na šroubové svorky - pomocí šroubováku plochý Ø 6 mm, výkonový obvod : 9 N.m - na konektor šestihranný 4 mm, ovládací obvod : 1,2 N.m - na šroubové svorky - pomocí šroubováku Philips č. 2, výkonový obvod : 9 N.m - na konektor - pomocí šroubováku plochý Ø 6 až 8 mm - provozní doba: 6...20 ms vypínání, 20...35 ms spínání - úroveň bezpečnosti a spolehlivosti: B10d = 1369863 cyklu stykač s jmenovitým zatížením podle EN/ISO 13849-1, B10d = 20000000 cykly stykač s mechanickým zatížením podle EN/ISO 13849-1 - mechanická životnost: 4 Mcyklů.
- Značka SCHNEIDER ELECTRIC
Stykačové kombinace
- Jmen. napájecí napětí AC 50Hz 230 - 230 V
- Jmen. napájecí napětí AC 60Hz 230 - 230 V
- Typ napětí pro ovládání AC
- Typ připojení hlavního obvodu Šroubová svorka
- Stupeň krytí (IP) IP20
- Jmen.provoz.proud Ie AC3, 400V 80 A
- Druh ochrany ( NEMA) Ostatní, jiné
