Kód ELFETEX
10.092.916

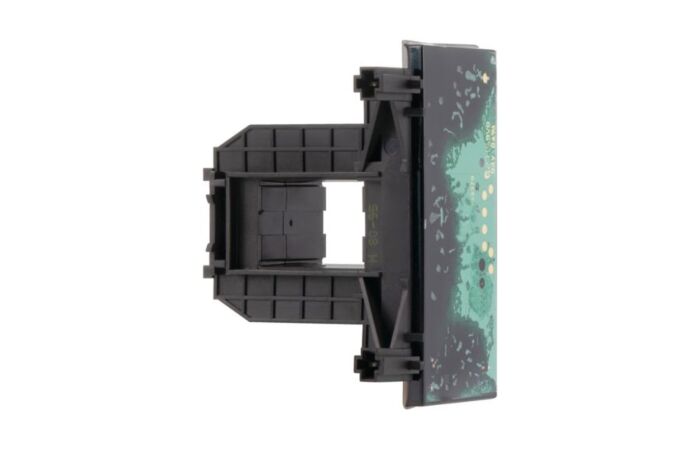

Stykač DILM95-22(RDC24) 24VDC
Recyklační poplatek vč. DPH
3,71 Kč
Informace o produktu
Výkonový stykač, Aplikace: Výkonové stykače pro motory, Kompletní přístroje do 170 A, Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz, Typy svorek: Šroubové svorky, poznámka: Vhodné také pro motory třídy účinnosti IE3., Zařízení třídy IE3 jsou na obalu označeny logem., Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 95 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 130 A, zakrytá: Ith= 100 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 275 A, zakrytá: Ith= 250 A, Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 30 kW, 380 V 400 V: P= 45 kW, 660 V 690 V: P= 75 kW, Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 16 kW, 380 V 400 V: P= 26 kW, 660 V 690 V: P= 35 kW, Kontakty S = spínací kontakt: 2 spínací kontakt, Kontakty Ö = rozpínací kontakt: 2 rozpínací kontakt, Poznámky: Spínací prvky podle EN 50012., Integrovaným ochranným členem v ovládací elektronice., Se zrcadlovým kontaktem., Druh proudu AC/DC: DC ovládání
- Značka EATON
Výkonové stykače pro střídavý proud
- Jmenovité napětí Us při DC 24 - 27 V
- Typ napětí pro ovládání DC
- Jmen.provoz.proud Ie AC1, 400V 130 A
- Jmen.provoz.proud Ie AC3, 400V 95 A
- Jmenovitý výkon při AC3, 400 V 45 kW
- Měřený provozní proud Ie při AC-4,400 V 50 A
- Měřený provozní výkon Ie při AC-4,400 V 26 kW
- Měřený pracovní výkon NEMA 55 kW
- Počet pomocných spín.kontaktů 2
- Počet pomocných rozp.kontaktů 2
- Typ připojení hlavního obvodu Šroubová svorka
- Počet hlavních spín.kontaktů 3
