Kód ELFETEX
10.094.783

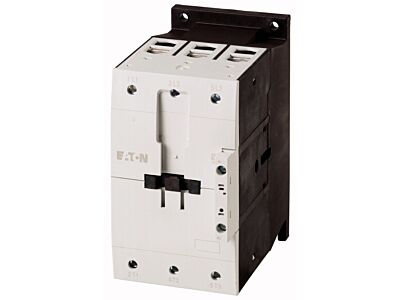

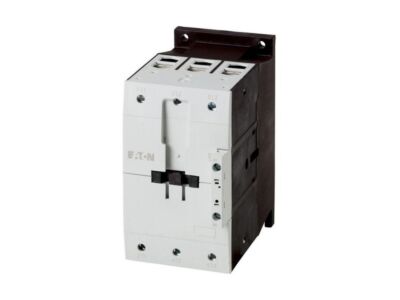

DILM170(RDC24)
Recyklační poplatek vč. DPH
3,59 Kč
Informace o produktu
Výkonový stykač, Aplikace: Výkonové stykače pro motory, Výkonové stykače do 170 A, 3pólové, Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz, Typy svorek: Šroubové svorky, poznámka: Není vhodné pro motory třídy účinnosti IE3., Póly: 3-pólové, Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 170 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 225 A, zakrytá: Ith= 166 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 460 A, zakrytá: Ith= 415 A, Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 52 kW, 380 V 400 V: P= 90 kW, 660 V 690 V: P= 96 kW, Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 20 kW, 380 V 400 V: P= 33 kW, 660 V 690 V: P= 48 kW, Lze kombinovat s pomocným kontaktem: DILM150-XHI(V).., DILM1000-XHI(V).., Poznámky: Spínací prvky podle EN 50012., Integrovaným ochranným členem v ovládací elektronice., Dodržujte elektrickou životnost., Druh proudu AC/DC: DC ovládání
- Značka EATON
Výkonové stykače pro střídavý proud
- Jmenovité napětí Us při DC 24 - 27 V
- Typ napětí pro ovládání DC
- Jmen.provoz.proud Ie AC1, 400V 225 A
- Jmen.provoz.proud Ie AC3, 400V 170 A
- Jmenovitý výkon při AC3, 400 V 90 kW
- Měřený provozní proud Ie při AC-4,400 V 65 A
- Měřený provozní výkon Ie při AC-4,400 V 33 kW
- Měřený pracovní výkon NEMA 93 kW
- Typ připojení hlavního obvodu Šroubová svorka
- Počet hlavních spín.kontaktů 3
