Kód ELFETEX
10.095.395

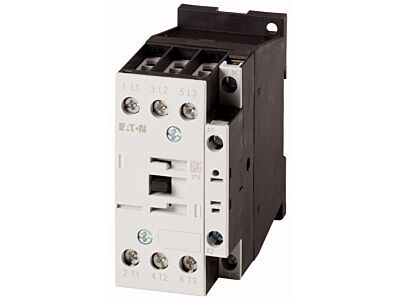

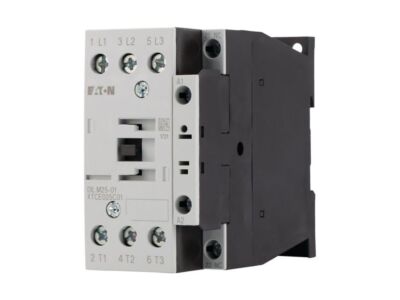

DILM25-01(110V50HZ,120V60HZ)
Recyklační poplatek vč. DPH
0,57 Kč
Informace o produktu
Výkonový stykač, Aplikace: Výkonové stykače pro motory, Výkonové stykače do 170 A, 3pólové, Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz, Typy svorek: Šroubové svorky, poznámka: Vhodné také pro motory třídy účinnosti IE3., Zařízení třídy IE3 jsou na obalu označeny logem., Póly: 3-pólové, Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 25 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 45 A, zakrytá: Ith= 36 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 100 A, zakrytá: Ith= 90 A, Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 7.5 kW, 380 V 400 V: P= 11 kW, 660 V 690 V: P= 14 kW, Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 6 kW, 660 V 690 V: P= 8.5 kW, Lze kombinovat s pomocným kontaktem: DILA-XHI(V).., Kontakty Ö = rozpínací kontakt: 1 rozpínací kontakt, Poznámky: Spínací prvky podle EN 50012., Se zrcadlovým kontaktem., Druh proudu AC/DC: AC ovládání
- Značka EATON
Výkonové stykače pro střídavý proud
- Jmenovitý výkon při AC3, 400 V 11 kW
- Počet hlavních spín.kontaktů 3
- Počet pomocných rozp.kontaktů 1
- Jmen.provoz.proud Ie AC3, 400V 25 A
- Jmen.provoz.proud Ie AC1, 400V 45 A
- Jmen. napájecí napětí AC 50Hz 110 - 110 V
- Jmen. napájecí napětí AC 60Hz 120 - 120 V
- Typ připojení hlavního obvodu Šroubová svorka
- Typ napětí pro ovládání AC
- Měřený provozní proud Ie při AC-4,400 V 13 A
- Měřený provozní výkon Ie při AC-4,400 V 6 kW
- Měřený pracovní výkon NEMA 11 kW
- Vhodné pro modulární instalaci Ne
