Kód ELFETEX
10.085.105

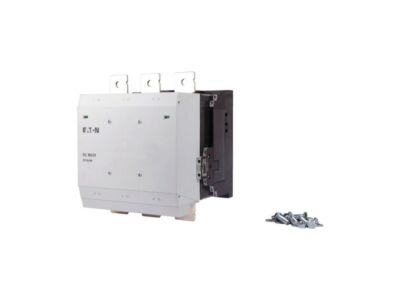

Stykač DILM650/22 110-250VAC/DC
Recyklační poplatek vč. DPH
21,56 Kč
Informace o produktu
Výkonový stykač, Aplikace: Výkonové stykače pro motory, Komfortní přístroje nad 170 A, Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz, Typy svorek: šroubové připojení, Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 650 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 1041 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 2125 A, Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 205 kW, 380 V 400 V: P= 355 kW, 660 V 690 V: P= 630 kW, Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 161 kW, 380 V 400 V: P= 280 kW, 660 V 690 V: P= 494 kW, Lze kombinovat s pomocným kontaktem: DILM820-XHI…, Kontakty S = spínací kontakt: 2 spínací kontakt, Kontakty Ö = rozpínací kontakt: 2 rozpínací kontakt, Poznámky: Integrovaným ochranným členem v ovládací elektronice., 660 V, 690 V popř.1000 V: nelze přímo reverzovat, Druh proudu AC/DC: ovládání střídavým a stejnosměrným proudem
- Značka EATON
Výkonové stykače pro střídavý proud
- Jmen. napájecí napětí AC 50Hz 110 - 250 V
- Jmen. napájecí napětí AC 60Hz 110 - 250 V
- Jmenovité napětí Us při DC 110 - 250 V
- Typ napětí pro ovládání AC / DC
- Jmen.provoz.proud Ie AC1, 400V 1041 A
- Jmen.provoz.proud Ie AC3, 400V 650 A
- Jmenovitý výkon při AC3, 400 V 355 kW
- Měřený provozní proud Ie při AC-4,400 V 512 A
- Měřený provozní výkon Ie při AC-4,400 V 280 kW
- Měřený pracovní výkon NEMA 373 kW
- Počet pomocných spín.kontaktů 2
- Počet pomocných rozp.kontaktů 2
- Typ připojení hlavního obvodu Připojení lišty
- Počet hlavních spín.kontaktů 3
