Kód ELFETEX
10.075.566

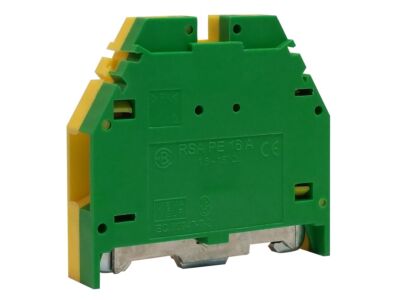

ELEKTRO BEČOV Svorka RSA PE 16 A
Informace o produktu
Svorky RSA PE jsou určeny ke spojování ochranných vodičů v soustavě TN-S. Jsou konstrukčně řešeny s vodivým spojením ochranného vodiče na nosnou ocelovou lištu TH 35 x 7,5 a TH 35 x 15 s povrchovou úpravou. Vodivé spojení na lištu DIN je zajištěno čelisťovým kontaktem, jehož dotažení se provádí středovým šroubem umístěným mezi krajními šrouby pro dotažení vodiče. Ocelová lišta, galvanicky pozinkovaná může být použita pouze pro funkci PE. Nosné lišty lze využít jako sběrnice pro funkci PEN jen tehdy, je-li materiál lišty Cu a průřez Cu vodiče 10 mm2 a vyšší. Svorky jsou zkoušeny podle normy ČSN EN 60 947-7-2.
- Značka ELEKTRO BEČOV
Svorkovnice pro ochranné vodiče
- Připoj.vodič drát jednožilový 1.5 - 25 mm²
- Připoj.vodič drát vícežilový 1.5 - 16 mm²
- Druh elektrického připojení 1 Šroubová svorka
- Počet pater 1
- Počet připojovacích bodů na úrovni 2
- Způsob montáže DIN lišta 35 mm
- Materiál izolačního tělesa Termoplast
- Třída hořlavosti izolačního materiálu dle UL94 V0
- Barva Zeleno-žlutá
- Rozsah provozních teplot -40 - 105 °C
- Připoj.vodič lanko s dutinkou 1.5 - 16 mm²
- Uzavírací deska nutná Ne
- Možnost PEN funkce Ne
