Kód ELFETEX
10.470.789

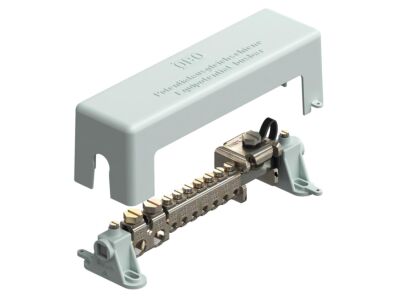

OBO BETTERMANN Svorkovnice 1801 ekvipotenciální
Informace o produktu
Přípojnice potenciálového vyrovnání pro vyrovnání potenciálů podle DIN VDE 0100-410/-540 a také vyrovnání potenciálů v ochraně před bleskem podle DIN VDE 0185-305
• Podle VDE 0618, část 1
• Se svorkovnicí 10 × 10 mm z niklované mosazi
• Se spolehlivými řadovými svorkami z galvanicky zinkované oceli
• Kryt a kontaktní lišty ze šedého polystyrolu
• Odolná proti bleskovým proudům až 100 kA (10/350)
• Tažný třmen s pojistkou šroubů proti samovolnému uvolnění (požadováno např. v průmyslu)
Možnosti připojení:
• 7× plný nebo laněný vodič 2,5–25 mm² nebo jemně laněný vodič do 16 mm² (max. Ø 7 mm)
• 2x plný nebo laněný vodič 25-95 mm² nebo jemně laněný vodič do 70 mm² (max. Ø 13,5 mm)
• 1 plochý vodič 30 x 3,5 mm
- Značka OBO BETTERMANN
Systémy vyrovnání potenciálu
- Konstrukční typ Povrchová montáž modulární
- Provedení S krytem

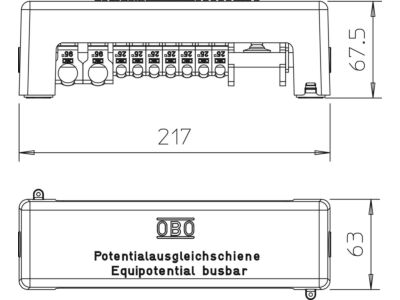

- Výška 67.5 mm
- Šířka 63 mm
- Délka 217 mm
- Počet připojení plochý vodič do 30 mm 1
- Počet připojení vodič do 25 mm² pevný 7
- Počet připojení vodič do 95 mm² pevný 2
- Materiál kontaktní lišty Mosaz
- Povrch kontaktní lišty Nikl
- Materiál svorky Ocel
- Povrch svorky Pozinkování galvanické
- Izolátor Ano
