Kód ELFETEX
10.034.214

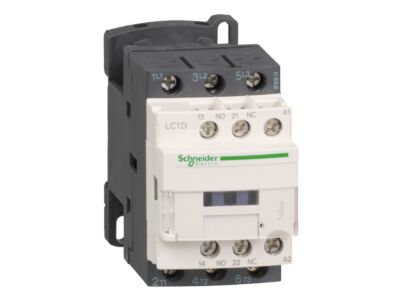

SCHNEIDER Stykač LC1D18M7 220VAC
Recyklační poplatek vč. DPH
0,40 Kč
Informace o produktu
TeSys D stykač, 3p(3Z), AC-3, <= 440 V 18A, 220 V AC cívka. řada: TeSys - označení výrobku: TeSys D - typ produktu nebo součásti: stykač - označení přístroje: LC1D - použití stykače: odporová zátěž, ovládání motoru - kategorie použití: AC-3, AC-1, AC-4 - popis pólů: 3P - složení kontaktů: 3 Z - [Ue] jmenovité pracovní napětí: <= 300 V DC pro výkonový obvod, <= 690 V AC 25...400 Hz pro výkonový obvod - [Ie] jmenovitý pracovní proud: 18 A (<= 60 °C) při <= 440 V AC AC-3 pro výkonový obvod, 32 A (<= 60 °C) při <= 440 V AC AC-1 pro výkonový obvod - výkon motoru (hp): 1 hp při 115 V AC 50/60 Hz pro 1 fáz. motory, 5 hp při 200/208 V AC 50/60 Hz pro 3 fáz. motory, 3 hp při 230/240 V AC 50/60 Hz pro 1 fáz. motory, 5 hp při 230/240 V AC 50/60 Hz pro 3 fáz. motory, 10 hp při 460/480 V AC 50/60 Hz pro 3 fáz. motory, 15 hp při 575/600 V AC 50/60 Hz pro 3 fáz. motory - složení pomocného kontaktu: 1 Z + 1 V - kategorie přepětí: III - [Ith] jmenovitý tepelný proud: 32 A při <= 60 °C pro výkonový obvod, 10 A při <= 60 °C pro signalizační obvod - Irms jmen.zapínací proud: 140 A AC pro signalizační obvod podle IEC 60947-5-1, 250 A DC pro signalizační obvod podle IEC 60947-5-1, 300 A při 440 V pro výkonový obvod podle IEC 60947 - [Icw] jmenovitý krátkodobý výdržný proud: 84 A <= 40 °C 1 min výkonový obvod, 120 A 500 ms signalizační obvod, 140 A 100 ms signalizační obvod, 40 A <= 40 °C 10 min výkonový obvod, 100 A 1 s signalizační obvod, 145 A <= 40 °C 10 s výkonový obvod, 240 A <= 40 °C 1 s výkonový obvod - jmenovitý proud pojistky: 10 A gG pro signalizační obvod podle IEC 60947-5-1, 35 A gG při <= 690 V koordinace typ 2 pro výkonový obvod, 50 A gG při <= 690 V koordinace typ 1 pro výkonový obvod - [Ui] jmenovité izolační napětí: 600 V pro signalizační obvod certifikace CSA, 600 V pro výkonový obvod certifikace CSA, 600 V pro výkonový obvod certifikace UL, 600 V pro signalizační obvod certifikace UL, 690 V pro signalizační obvod podle IEC 60947-1, 690 V pro výkonový obvod podle IEC 60947-4-1 - elektrická životnost: 1,65 mil. cyklu 18 A AC-3 při Ue <= 440 V, 1 Mcyklů 32 A AC-1 při Ue <= 440 V - ztrátový výkon na pól: 0,8 W AC-3, 2,5 W AC-1 - ochraný kryt: ano - montážní držák: deska, lišta - standardy: CSA C22.2 č. 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - certifikace výrobku: GOST, DNV, LROS (Lloyds register of shipping), RINA, CCC, CSA, UL, BV, gL - připojení - svorky: ovládací obvod : šroubové svorky 1 kabel(y) 1...4 mm² - tuhost kabelu: ohebný - ano kabelová koncovka, výkonový obvod : šroubové svorky 2 kabel(y) 1...4 mm² - tuhost kabelu: ohebný - s kabelovou koncovkou, ovládací obvod : šroubové svorky 1 kabel(y) 1...4 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, ovládací obvod : šroubové svorky 1 kabel(y) 1...4 mm² - tuhost kabelu: pevný - ne kabelová koncovka, výkonový obvod : šroubové svorky 2 kabel(y) 1,5...6 mm² - tuhost kabelu: pevný - ne kabelová koncovka, ovládací obvod : šroubové svorky 2 kabel(y) 1...2,5 mm² - tuhost kabelu: ohebný - ano kabelová koncovka, ovládací obvod : šroubové svorky 2 kabel(y) 1...4 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, výkonový obvod : šroubové svorky 1 kabel(y) 1,5...6 mm² - tuhost kabelu: pevný - ne kabelová koncovka, výkonový obvod : šroubové svorky 1 kabel(y) 1...6 mm² - tuhost kabelu: ohebný - ano kabelová koncovka, výkonový obvod : šroubové svorky 2 kabel(y) 1,5...6 mm² - tuhost kabelu: ohebný - bez kabelové koncovky, ovládací obvod : šroubové svorky 2 kabel(y) 1...4 mm² - tuhost kabelu: pevný - ne kabelová koncovka, výkonový obvod : šroubové svorky 1 kabel(y) 1,5...6 mm² - tuhost kabelu: ohebný - ne kabelová koncovka - kroutící moment: ovládací obvod : 1,7 N.m - na šroubové svorky - pomocí šroubováku Philips č. 2, výkonový obvod : 1,7 N.m - na šroubové svorky - pomocí šroubováku plochý Ø 6 mm, ovládací obvod : 1,7 N.m - na šroubové svorky - pomocí šroubováku plochý Ø 6 mm, výkonový obvod : 1,7 N.m - na šroubové svorky - pomocí šroubováku Philips č. 2 - provozní doba: 4...19 ms vypínání, 12...22 ms spínání - úroveň bezpečnosti a spolehlivosti: B10d = 20000000 cykly stykač s mechanickým zatížením podle EN/ISO 13849-1, B10d = 1369863 cyklu stykač s jmenovitým zatížením podle EN/ISO 13849-1 - mechanická životnost: 15 Mcyklů.
- Značka SCHNEIDER ELECTRIC
Výkonové stykače pro střídavý proud
- Jmen. napájecí napětí AC 50Hz 220 - 220 V
- Jmen. napájecí napětí AC 60Hz 220 - 220 V
- Typ napětí pro ovládání AC
- Jmen.provoz.proud Ie AC1, 400V 32 A
- Jmen.provoz.proud Ie AC3, 400V 18 A
- Jmenovitý výkon při AC3, 400 V 7.5 kW
- Měřený provozní výkon Ie při AC-4,400 V 4 kW
- Počet pomocných spín.kontaktů 1
- Počet pomocných rozp.kontaktů 1
- Typ připojení hlavního obvodu Šroubová svorka
- Počet hlavních spín.kontaktů 3
- Měřený provozní proud Ie při AC-4,400 V 9 A
- Vhodné pro modulární instalaci Ne
