ELKOEP Signálka USS-10 led rudá

ELKO EP

Značka

ELKO EP

Kód ELFETEX

10.064.096

EAN

8595188124331

Kód výrobce

8595188124331

Recyklační poplatek vč. DPH

0,01 Kč

Přeskočit na konec galerie s obrázky

Přeskočit na začátek galerie s obrázky

Obrázek je pouze ilustrativní.

Informace o produktu

Používají se pro spínání, ovládání a signalizaci pomocných i silových obvodů.

POPIS

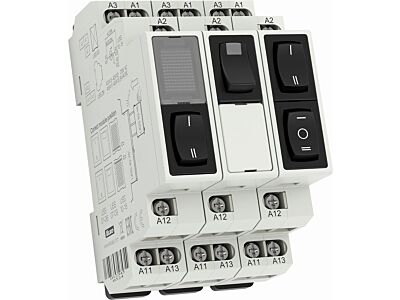

Nové inovativní řešení původních ovládacích a signalizačních modulů OS.
USS - “Udělej si sám” = do základního modulu lze “nacvaknout” různé typy spínacích a signalizačních jednotek.
Jednotky se dodávají samostatně, jednotlivé konfigurace si provádí uživatel a jsou měnitelné i do budoucna.
Do jednoho modulu lze osadit až 2 pozice jednotek, což vede k úspoře místa v rozvaděči (např. 2x přepínač, 2x signálku nebo jejich kombinaci).
Spínače, přepínače, tlačítka – mají nízký zdvih a velkoplošný hmatník, svým provedením a spínacím mechanismem splňují vysoké nároky na četnost spínání a kvalitu kontaktů.
Spínače s doutnavkou – zahrnují v jedné jednotce spínač i signalizaci, která je řešena doutnavkou v kolébce spínače. Je možno ji zapojit pro trvalou indikaci nebo přerušovanou právě kontaktem spínače.
Signálka trvalé svítící/ blikající – vysokou svítivost zajišťuje SMD LED dioda, která rovnoměrně prosvětluje svou barvou celou plochu čiré signálky.
Typy jednotek:

USS-ZM: Základní modul (krabička se svorkami a kontakty)
USS-00: Záslepka pro neobsazené pozice v modulu USS
USS-01: Spínač
USS-02: Přepínač
USS-03: Přepínač se střední polohou
USS-04: Spínač + tlačítko se střední polohou
USS-05: Přepínací tlačítko se střední polohou
USS-06/R: Tlačítko rozpínací
USS-06/S: Tlačítko spínací
USS-07: Spínač s doutnavkou (červená)
USS-08: Spínač s doutnavkou (zelená)
USS-09: Spínač s doutnavkou (žlutá)
USS-10: Signální LED (červená)
USS-11: Signální LED (zelená)
USS-12: Signální LED (žlutá)
USS-13: Signální LED (bílá)
USS-14: Signální LED blikající (červená)
USS-15: Signální LED (modrá)
TECHNICKÉ PARAMETRY
Jmenovitý proud/napětí:
USS-01, USS-03, USS-04, USS-05: 6 A/250 V AC
USS-02, USS-06/S, USS-06/R: 8 A / 250 V AC
USS-07, USS-08, USS-09: 8 A / 250 V AC

napájecí napětí signálek AC 250 V (A1-A2) nebo AC/DC 24 V (A1-A3)
výstupní napětí AC 12 V
třmenové svorky, šroub M3 kombinovaná hlava, pozidrive 1
v provedení 1-MODUL, upevnění na DIN lištu
