EATON Jistič 16B/1 PL7

EATON Jistič 16B/1 PL7

Značka
EATON
Kód ELFETEX
10.060.768
EAN
4015082626761
Kód výrobce
262676

Recyklační poplatek vč. DPH
0,19 Kč
Přidat k porovnání

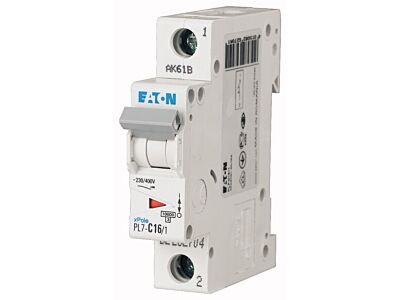

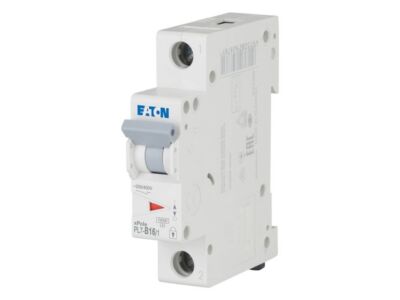

main product photo
Obrázek je pouze ilustrativní.

Informace o produktu

Ke stažení

Informace o produktu

Jističe PL7

  • jmenovité napětí 230/400V AC; 48 V DC
  • vypínací schopnost 10 kA (ČSN EN 60898)
  • vypínací charakteristiky typu B, C, D
  • montáž na přístrojovou lištu
  • barevné ovládací páčky podle jmenovitého proudu
  • stupeň krytí IP20
  • signalizace vypnuto-zapnuto
  • průřez připojovaného vodiče 1 - 25 mm2

příslušenství:

  • pomocné kontakty Z-AHK
  • pomocné a signalizační kontakty ZP-NHK
  • vypínací spoušť ZP-ASA
  • podpěťové spouště Z-USA, Z-USD
  • motorový pohon Z-FW-LP a dálkové ovládání Z-FW-MO
  • propojovací systém

Instalační jističe PL7 pro použití v domovních instalacích a průmyslu.
Nejmenší jističe ve své kategorii (výška pouze 80 mm).

Technické parametry:

Jmenovitý proud: 16 A
Charakteristika: B
Zkratová odolnost: 10 kA
Počet modulů: 1
Objednací číslo: 262676

  • Značka EATON
Modulové jističe
  • Vypínací charakteristika B
  • Počet pólů celkem 1
  • Počet chráněných pólů 1
  • Jmenovitý proud 16 A
  • Jmenovité napětí 230 V
  • Jmenovité izolační napětí Ui 440 V
  • Měřitelná pevnost zkratového napětí Uimp 4 kV
  • Dimenzovaná vypínací schopnost Icn podle EN 60898 při 230 V 10 kA
  • Dimenzovaná vypínací schopnost Icn podle EN 60898 při 400 V 10 kA
  • Druh napětí AC
  • Frekvenční rozsah 50 - 60 Hz
  • Třída omezení energie 3
  • Kategorie přepětí 3
  • Stupeň znečištění 2
  • Možnost dalšího zařízení Ano
  • Šířka vyjádřená počtem modulárních jednotek 1
  • Montážní hloubka 70.5 mm
  • Stupeň krytí (IP) IP20
  • Okolní teplota při provozu -25 - 55 °C
  • Připoj.vodič drát vícežilový 1 - 25 mm²
  • Připoj.vodič drát jednožilový 1 - 25 mm²

Ke stažení

Technická specifikace.pdf (148.05 kB)

Související produkty

Podobné produkty

Náhrady

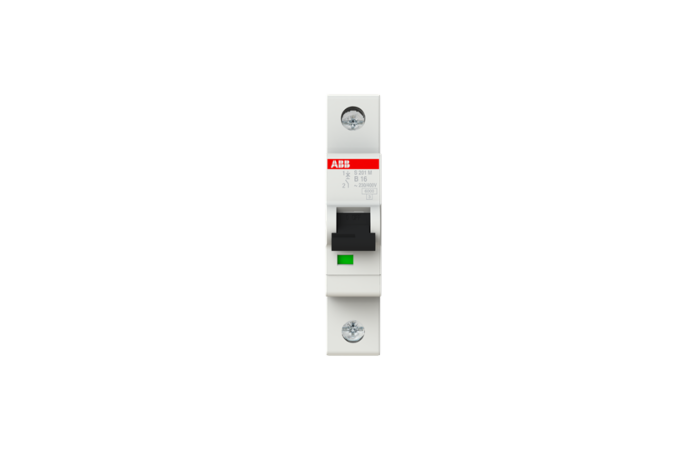

ABB Jistič 16B/1 S201-M-B16
ABB Jistič 16B/1 S201-M-B16
Kód ELFETEX 10.060.228

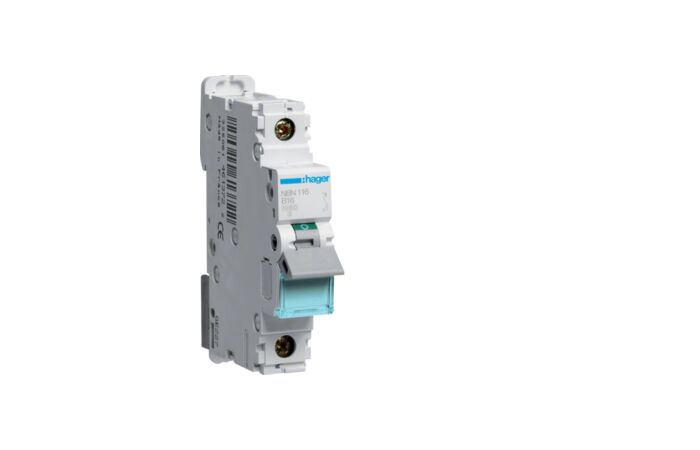

HAGER Jistič 16B/1 NBN116 10kA
