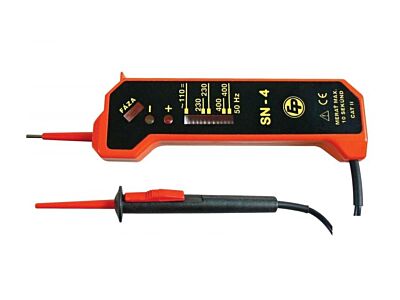

EP PREŠOV Zkoušečka SN4 napětí od 110V do 400V

Použití:

Zkoušečka SN-4 je určena k dvojpólovému měření stejnosměrného a střídavého napětí od 110Vdo 400V s frekvencí f '= 0 .... 60 Hz, určení fázového vodiče, pořadí fází třífázové soustavy s nulovým vodičem a určení polarity stejnosměrného napětí. Indikace velikosti napětí Na indikaci velikosti napětí se používá elektromagnet, do kterého se vtahuje odpružené železné jádro. Ukazatel udává na stupnici okénka hodnoty síťových napětí (LED diody svítí).

Určování fázového vodiče:

K určování fázového vodiče slouží doutnavka v levém okénku zkoušečky. Zkoušečku uchopíme do ruky tak, abys ruka dotýkala kovového výstupku na zadní straně krytu a přiložením měřícího hrotu na fázový vodič. Při výskytu fázového napětí na měřeném vodiči se doutnavka rozsvítí. Proud procházející tělem je menší než 0,25mA.
