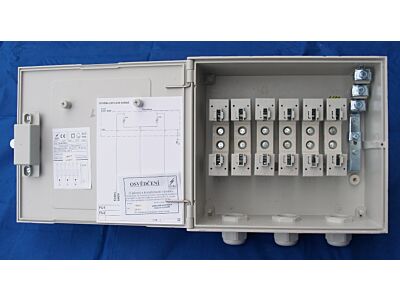

DCK Skříň SP200/NSP1P na sloup, 6x100A včetně držáku

Technické parametry:
Jmenovité napětí Un: 690 V, AC
Jmenovité pracovní napětí Ue: do 690 V, AC
Jmenovité izolační napětí Ui: 690 V, AC
Jmenovité impulzní výdržné napětí Uimp: 8 kV (1,2/50 ?s)
Kategorie přepětí: IV
Jmenovitý proud rozváděče InA: 100 A
Jmenovitý proud obvodu (jištěného vývodu) Inc: 100 A
Jmenovitý podmíněný zkratový proud Icc: 40 kA
Jmenovitý kmitočet fn: 50 Hz
Stupeň znečištění: 3
Uzemňovací soustava: TN-C
Stupeň ochrany krytem: IP44, po otevření dveří IP00
Stupeň mechanické ochrany: IK10
Prostředí EMC: B
Zařízení jistící před zkratem (SCPD): pojistkové vložky nožové vel.00, (rozsah vypínání a kategorie užití - char. gG)
Základní ochrana (ochrana před dotykem živých částí): uzavíratelný kryt
Ochrana při poruše (ochrana před dotykem neživých částí): Automatické odpojení od zdroje
Stupeň hořlavosti: HB 40, V–0 dle ČSN EN 60695–11–10
Max. průřez přívodních vodičů: na sloup do 35 mm2
Max. průřez vývodních vodičů: do 35 mm2
Způsob připojení vodičů:
jistící prvek: – pojistkový spodek vel. 00 - svorka H/M8
přípojnice:
pracovní – svorka H/M8
PEN – svorka H/M8
uzemnění – třmenová svorka PE/M8

Použití:
Rozváděče připojkové se používají pro koncové připojení rodinného domu nebo jiného objektu
na kabelovou nebo venkovní elektrorozvodnou síť a současně k jištění přívodního vedení
k odběrnému místu. Rozváděče jsou určené pro používání minimálně osobami znalými.
Rozváděče jsou určené pro instalaci a používání ve venkovním i vnitřním prostředí, jsou stabilního
provedení s pevnými částmi konstrukce.

Technické provedení:
Rozváděče jsou dodávány s vnitřní výzbrojí bez pojistkových vložek. Rozváděče určené pro montáž
na sloup je možné připevnit na sloup pomocí instalační sady DCK pro montáž na sloup nebo
páskou Bandimex. Při použití na sloup jsou pro kabelové vstupy na rozváděči umístěny vývodky
PG29.
