ELECO Zkoušečka ZNF-01

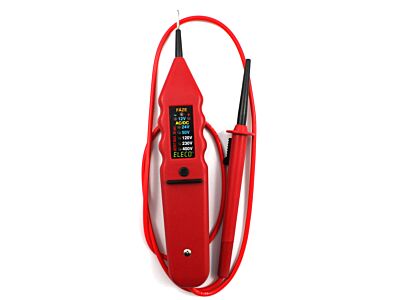

Zkoušečka ZNF-01 je určena ke kontrole přítomnosti napětí v rozsahu od 12V do 400V střídavých i stejnoměrných. Pro střídavá napětí p latí kmitočet do 60 Hz. Měřené napětí je signalizováno pomocí červených LED a to v rozsazích 12, 24, 50, 120, 230 a 400 V. Napětí 12 V AC/DC signalizuje dvojice LED, která je označena + a -, slouží rovněž k určení polarity měřeného napětí. Když svítí LED dioda ozna čená symbolem "+", je na pevném hrotu kladné napětí (když "-", záporné napětí). Pokud svítí obě, napětí je střídavé. Od rozsahu 120V AC/DC je indikace doprovázena též akustickou signalizací. Určení fázového vodiče: Některá část ruky se musí dotýkat s kovovým konta ktem na zkoušečce a přiložením hrotu k fázovému vodiči se rozsvítí doutnavka v horní části indikačního panelu s označením fáze. Urče ní sledu fází: Zkoušečku musí být držena jako v předešlém případě. Při přiložení pevného hrotu na fázový vodič a druhého pohyblivého hrotu na následující fázi se doutnavka rozsvítí. V opačném případě zůstane zhaslá. Zkoušečka je vyráběna v krytí IP 40 a je schopna pracovat při teplotách -10°C až 55°C a poměrné vlhkosti 20 až 96%. Tolerance měření napětí na indikátoru se pohybuje okolo 15%. Par ametry a popis zkoušečky ZNF-01: měření napětí 12-400 V AC, DC měřící rozsahy 12, 24, 50, 120, 230, 400 V akustická signalizace napě tí 50 - 400 V AC, DC určení fázového vodiče určení pořadí fází v třífázové soustavě určení polarity stejnosměrného napětí rozměr: 35 x 20 x 210 mm Barva: červená
