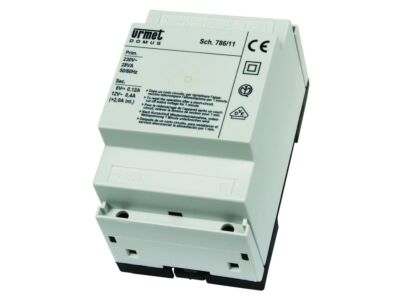

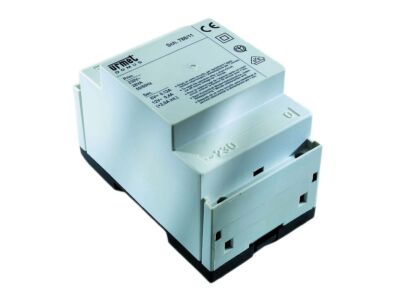

URMET Zdroj 786/11 230V, 28VA

Zdroj pro systémy domovních telefonů, 3DIN moduly.

Tento zdroj se použivá v analogových systémech 4+n v zapojení s hlasovými jednotkami 1145/500 a 1128/500.

Popis svorek zdroje:

0~, 230~ síťové napájení 230V

- , + napětí 6V ss

~0, ~12 napětí 12V stř

PS modulovaný signál pro vyzvánění do reproduktorové vložky v telefonu, kladný proti svorce ~0

PS2 (786/15) modulovaný signál pro vyzvánění do reproduktorové vložky v telefonu, kladný proti svorce ~0 (jiný tón než PS – rozlišení vyzvánění)

-J zesilovač pro funkci interkomu mezi účastníky (je-li tato funkce zapojena)

1, 2, 3…..9 (786/15) přepínací kontakty relé (vždy 3 svorky na 1 kontakt)

C1, C2, SN1, SN2 (786/15) vstupy a výstupy ovládající přepínání relé
