Kód ELFETEX
10.149.179

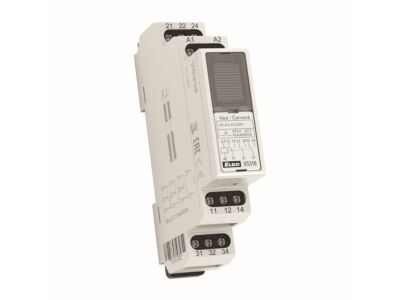

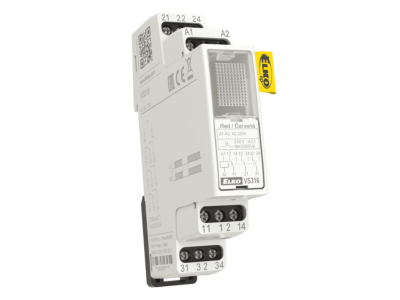

ELKOEP Relé VS316 3P 16A 230VAC červená
Recyklační poplatek vč. DPH
0,11 Kč
Informace o produktu
Určeno ke spínání většího výkonu zátěže, posílení či „rozmnožení“ kontaktů stávajícího zařízení.
POPIS
Řada VS obsahuje celkem 6 typů pomocných relé – VS116K, VS116U, VS308K, VS308U, VS316/24, VS316/230.
Pomocné ovládání osvětlení, signalizace, reléová stavědla, bojlery, HDO, přímotopy apod.
VS308K a VS316 díky většímu počtu kontaktů umožňují "rozmnožit výstup" na tři nezávislé přepínací kontakty, kterými lze spínat tři libovolné nezávislé zátěže.
VS316K můžete přímo připojit do třífázového obvodu
TECHNICKÉ PARAMETRY
Napájecí napětí:
VS116K, VS308K: AC/DC 24 V nebo AC 230 V
VS116U, VS308U: AC/DC 12-240 V nebo AC 230 V
VS316: AC/DC 24 V nebo AC 230 V (potřeba definovat předem)
Výstupní kontakt:
VS116K, VS116U: 1x přepínací 16 A (AgSnO2)
VS308K, VS308U: 3x přepínací 8 A (AgNi)
VS316: 3x přepínací 16 A (AgSnO2)
V provedení 1-MODUL, upevnění na DIN lištu
- Značka ELKO EP
Instalační relé na DIN lištu
- Funkce Plně elektronický
- Způsob montáže Na DIN lištu
- Šířka vyjádřená počtem modulárních jednotek 1
- Montážní hloubka 64 mm
- Řídící napětí 1 230 - 230 V
- Typ řídícího napětí 1 AC
- Frekvence řídícího napětí 1 50 - 60 Hz
- Jmenovitý proud 16 A
- Rozsah napájecího napětí 230 - 230 V
- Typ napájecího napětí AC
- Max. žárovková zátěž 1000 W
- Max. zatížení zářivky 690 VA
- Max. zatížení zářivky (duální zapojení) 690 VA
- Max. zatížení zářivky (paralelní kompenzace) 690 VA
- Max. spínací proud (cos fí = 0,6) 2 A
