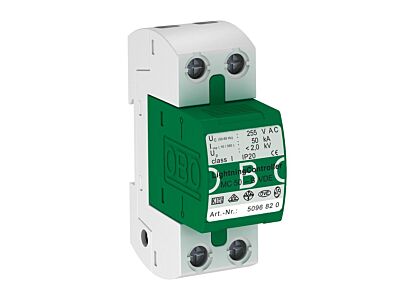

OBO BETTERMANN Svodič MC50B VDE
Informace o produktu
Svodič bleskových proudů typu 1 podle EN 61643-11 pro rozhraní 0 na 1 (LPZ) podle koncepce zón bleskové ochrany dle IEC 61312-1 nebo VDE 0185-305 (IEC 62305)
• Horní a dolní část, zásuvná horní část
• Svodový proud 50 kA (10/350 µs) na pól
• Stupeň ochrany <2,0 kV
• Schopnost zhášení následných proudů 25 kA Ipeak
• Včetně krytek s označením svorek
• Zapouzdřená, nevyfukující jiskřiště: Lze použít v běžných rozvodnicích
Příklad použití: průmyslové podniky; svodič bleskových proudů vhodný i pro oblast před elektroměrem.
Upozornění: Celková délka vedení k dalšímu ochrannému stupni musí být vždy min. 5 m.
- Značka OBO BETTERMANN
Svodiče bleskových proudů typ 1 (ochrana napájecí sítě)
- Bleskový impulsní proud (10/350) 50 kA
- Jmenovitý svodový rázový proud (8/20) 50 kA
- Max. trvalé napětí AC 255 V
- Jmenovité napětí AC 230 V
- Stupeň ochrany 2.0 kV
- Zhášecí schopnost následného proudu 25 kA
- Způsob montáže DIN lišta 35 mm
- Montážní velikost 2 TE
- Signalizace na zařízení Bez
- Testovací třída typ 1 Ano
- Vyfukovací Ne
- Stupeň krytí (IP) IP20
- Max.průměr neohebného vodiče (jedno/více žilový) 50 mm²
